Funktionsweise: Die sperrenfreie MessageQueue von Android 17

In Android 17 erhalten Apps, die auf SDK 37 oder höher ausgerichtet sind, eine neue Implementierung von MessageQueue, die ohne Sperren auskommt. Die neue Implementierung verbessert die Leistung und reduziert fehlende Frames. Allerdings kann sie Clients beeinträchtigen, die private Felder und Methoden von MessageQueue verwenden. Weitere Informationen zur Verhaltensänderung und dazu, wie Sie die Auswirkungen minimieren können In diesem technischen Blogpost finden Sie einen Überblick über die neue MessageQueue-Architektur und Informationen dazu, wie Sie mit Perfetto Probleme mit Sperrkonflikten analysieren können.

Der Looper steuert den UI-Thread jeder Android-Anwendung. Sie ruft Aufgaben aus einer MessageQueue ab, leitet sie an einen Handler weiter und wiederholt den Vorgang. Zwei Jahrzehnte lang hat MessageQueue eine einzelne Monitorsperre (d.h. einen synchronized-Codeblock) verwendet, um den Status zu schützen.

Mit Android 17 wird diese Komponente grundlegend aktualisiert: Es wird eine sperrenfreie Implementierung namens DeliQueue eingeführt.

In diesem Beitrag wird erläutert, wie sich Sperren auf die UI-Leistung auswirken, wie Sie diese Probleme mit Perfetto analysieren und welche spezifischen Algorithmen und Optimierungen verwendet werden, um den Android-Hauptthread zu verbessern.

Das Problem: Lock Contention und Priority Inversion

Die alte MessageQueue-Funktion diente als Prioritätswarteschlange, die durch eine einzelne Sperre geschützt war. Wenn ein Hintergrundthread eine Nachricht postet, während der Hauptthread die Wartung der Warteschlange durchführt, blockiert der Hintergrundthread den Hauptthread.

Wenn zwei oder mehr Threads um die exklusive Verwendung desselben Locks konkurrieren, spricht man von Lock-Konflikten. Diese Konflikte können zu einer Prioritätsumkehr führen, die wiederum Ruckeln der Benutzeroberfläche und andere Leistungsprobleme zur Folge hat.

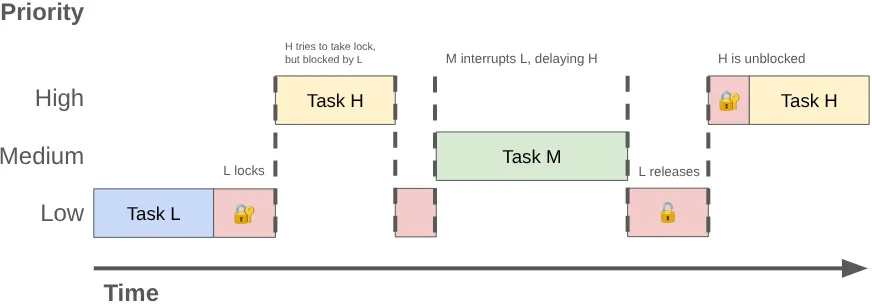

Eine Prioritätsinversion kann auftreten, wenn ein Thread mit hoher Priorität (z. B. der UI-Thread) auf einen Thread mit niedriger Priorität warten muss. Betrachten Sie diese Sequenz:

1. Ein Hintergrundthread mit niedriger Priorität ruft die MessageQueue-Sperre ab, um das Ergebnis seiner Arbeit zu posten.
2. Ein Thread mit mittlerer Priorität wird ausführbar und der Scheduler des Kernels weist ihm CPU-Zeit zu, wodurch der Thread mit niedriger Priorität unterbrochen wird.
3. Der UI-Thread mit hoher Priorität beendet seine aktuelle Aufgabe und versucht, aus der Warteschlange zu lesen. Er wird jedoch blockiert, da der Thread mit niedriger Priorität die Sperre hält.

Der Thread mit niedriger Priorität blockiert den UI-Thread und die Arbeit mit mittlerer Priorität verzögert ihn zusätzlich.

Konflikte mit Perfetto analysieren

Sie können diese Probleme mit Perfetto diagnostizieren. In einem Standard-Trace wechselt ein Thread, der durch eine Monitor-Sperre blockiert wird, in den Schlafmodus. Perfetto zeigt einen Slice an, der den Sperreninhaber angibt.

Suchen Sie beim Abfragen von Tracedaten nach Abschnitten mit dem Namen „monitor contention with …“, gefolgt vom Namen des Threads, der die Sperre besitzt, und der Codestelle, an der die Sperre abgerufen wurde.

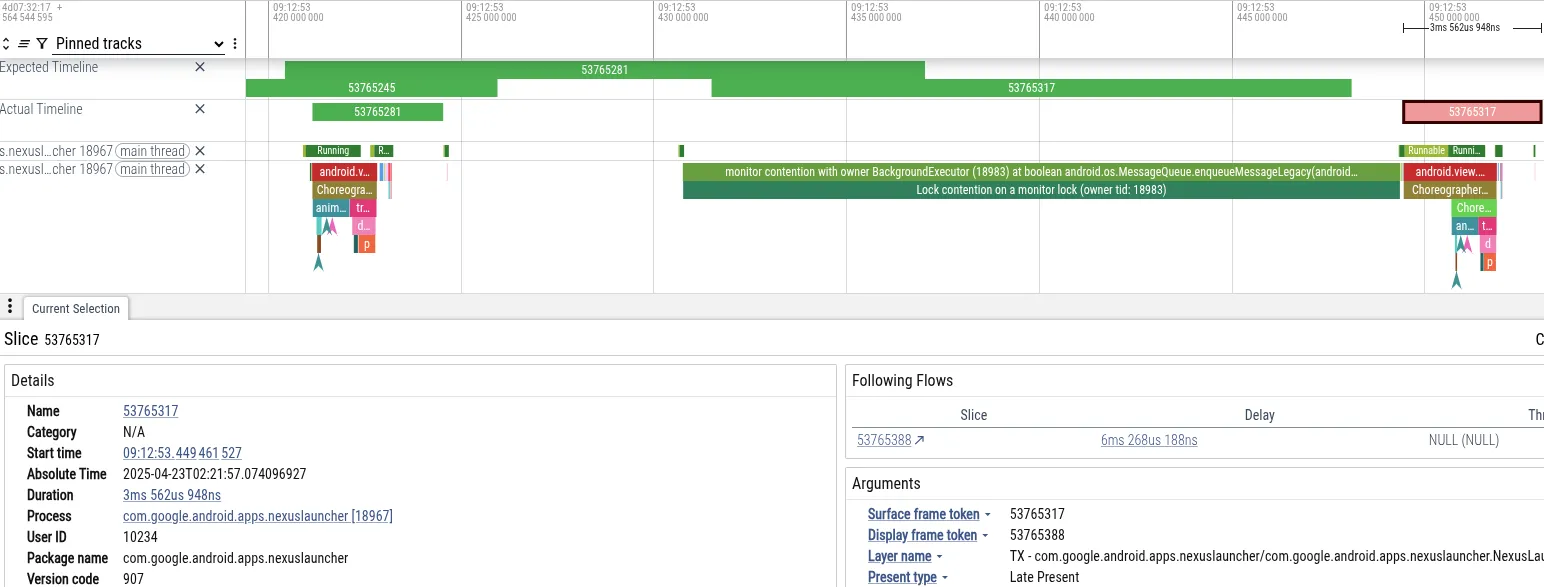

Fallstudie: Ruckeln im Launcher

Zur Veranschaulichung analysieren wir einen Trace, in dem ein Nutzer auf einem Pixel Smartphone beim Navigieren nach Hause direkt nach dem Aufnehmen eines Fotos in der Kamera-App Ruckeln erlebt hat. Unten sehen wir einen Screenshot von Perfetto mit den Ereignissen, die zum verpassten Frame geführt haben:

• Symptom:Der Hauptthread des Launchers hat die Frame-Deadline verpasst. Es wurde 18 ms lang blockiert, was das für das Rendern mit 60 Hz erforderliche Zeitlimit von 16 ms überschreitet.
• Diagnose:Perfetto hat gezeigt, dass der Hauptthread durch die MessageQueue-Sperre blockiert wird. Ein „BackgroundExecutor“-Thread hatte die Sperre.
• Ursache:Der BackgroundExecutor wird mit Process.THREAD_PRIORITY_BACKGROUND (sehr niedrige Priorität) ausgeführt. Es wurde eine nicht dringende Aufgabe ausgeführt (Prüfen der App-Nutzungslimits). Gleichzeitig haben Threads mit mittlerer Priorität CPU-Zeit für die Verarbeitung von Daten von der Kamera verwendet. Der OS-Scheduler hat den BackgroundExecutor-Thread unterbrochen, um die Kamera-Threads auszuführen.

Durch diese Abfolge wurde der UI-Thread des Launchers (hohe Priorität) indirekt durch den Kamera-Arbeitsthread (mittlere Priorität) blockiert, wodurch der Hintergrund-Thread des Launchers (niedrige Priorität) die Sperre nicht freigeben konnte.

Traces mit PerfettoSQL abfragen

Mit PerfettoSQL können Sie Trace-Daten nach bestimmten Mustern abfragen. Das ist nützlich, wenn Sie eine große Anzahl von Traces von Nutzergeräten oder Tests haben und nach bestimmten Traces suchen, die ein Problem aufzeigen.

Mit dieser Abfrage wird beispielsweise nach MessageQueue-Konflikten gesucht, die mit Frame-Drops (Ruckeln) zusammenfallen:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

In diesem komplexeren Beispiel werden Tracedaten aus mehreren Tabellen zusammengeführt, um Konflikte in der MessageQueue während des App-Starts zu erkennen:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

Sie können Ihr bevorzugtes LLM verwenden, um PerfettoSQL-Abfragen zu schreiben, mit denen Sie andere Muster finden.

Bei Google verwenden wir BigTrace, um PerfettoSQL-Abfragen für Millionen von Traces auszuführen. Dabei haben wir bestätigt, dass es sich bei dem, was wir anekdotisch beobachtet haben, tatsächlich um ein systemisches Problem handelt. Die Daten haben gezeigt, dass MessageQueue die Sperrkonflikte Nutzer im gesamten Ökosystem betreffen. Dies unterstreicht die Notwendigkeit einer grundlegenden Architekturänderung.

Lösung: Sperrfreie Nebenläufigkeit

Wir haben das Problem mit der MessageQueue-Konkurrenz behoben, indem wir eine sperrfreie Datenstruktur implementiert haben, bei der atomare Speicheroperationen anstelle von exklusiven Sperren verwendet werden, um den Zugriff auf den gemeinsamen Status zu synchronisieren. Eine Datenstruktur oder ein Algorithmus ist sperrenfrei, wenn mindestens ein Thread unabhängig vom Scheduling-Verhalten der anderen Threads immer Fortschritte machen kann. Diese Eigenschaft ist in der Regel schwer zu erreichen und für den meisten Code nicht erstrebenswert.

Die atomaren Primitiven

Lock-free-Software basiert oft auf atomaren Read-Modify-Write-Primitiven, die von der Hardware bereitgestellt werden.

Bei ARM64-CPUs der älteren Generation wurde für Atomics eine Load-Link-/Store-Conditional-Schleife (LL/SC) verwendet. Die CPU lädt einen Wert und markiert die Adresse. Wenn ein anderer Thread in diese Adresse schreibt, schlägt der Speichervorgang fehl und die Schleife wird wiederholt. Da die Threads es immer wieder versuchen und erfolgreich sein können, ohne auf einen anderen Thread zu warten, ist dieser Vorgang nicht blockierend.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(Im Compiler Explorer ansehen)

Neuere ARM-Architekturen (ARMv8.1) unterstützen Large System Extensions (LSE), die Anweisungen in Form von Compare-And-Swap (CAS) oder Load-And-Add (siehe unten) enthalten. In Android 17 haben wir dem ART-Compiler (Android Runtime) Unterstützung hinzugefügt, um zu erkennen, wann LSE unterstützt wird, und optimierte Anweisungen auszugeben:

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

In unseren Benchmarks wird mit CAS-Code mit hoher Konfliktwahrscheinlichkeit eine etwa dreifache Beschleunigung gegenüber der LL/SC-Variante erreicht.

Die Programmiersprache Java bietet atomare Primitiven über java.util.concurrent.atomic, die auf diesen und anderen speziellen CPU-Befehlen basieren.

Die Datenstruktur: DeliQueue

Um die Sperrenkonflikte in MessageQueue zu beseitigen, haben unsere Entwickler eine neue Datenstruktur namens DeliQueue entwickelt. Bei DeliQueue wird das Einfügen von Message von der Verarbeitung von Message getrennt:

1. Die Liste der Messages (Treiber-Stack): Ein sperrfreier Stack. Jeder Thread kann hier ohne Konflikte neue Messages einfügen.
2. Prioritätswarteschlange (Min-Heap): Ein Heap mit Messages, der ausschließlich dem Looper-Thread gehört. Daher sind für den Zugriff keine Synchronisierung oder Sperren erforderlich.

In die Warteschlange einreihen: in einen Treiber-Stack einfügen

Die Liste der Messages wird in einem Treiber-Stack [1] verwaltet, einem sperrfreien Stack, der eine CAS-Schleife zum Aktualisieren des Head-Zeigers verwendet.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

Quellcode basierend auf „Java Concurrency in Practice“ [2], online verfügbar und in die Public Domain überführt

Jeder Producer kann jederzeit neue Messages in den Stack einfügen. Das ist so, als würden Sie an einer Theke eine Nummer ziehen. Ihre Nummer wird durch den Zeitpunkt bestimmt, an dem Sie angekommen sind, aber die Reihenfolge, in der Sie Ihr Essen erhalten, muss nicht damit übereinstimmen. Da es sich um einen verknüpften Stapel handelt, ist jedes Message ein Unterstapel. Sie können jederzeit sehen, wie die Message-Warteschlange aussah, indem Sie den Head verfolgen und vorwärts iterieren. Es werden keine neuen Messages oben hinzugefügt, auch wenn sie während des Durchlaufs hinzugefügt werden.

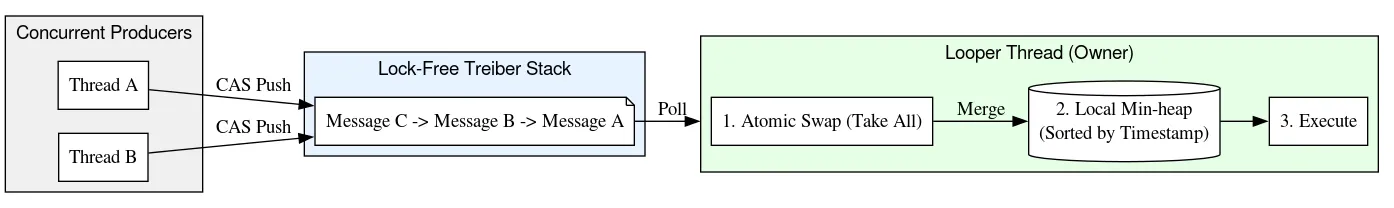

Aus der Warteschlange entfernen: Bulk-Übertragung in einen Min-Heap

Um das nächste zu verarbeitende Message zu finden, verarbeitet das Looper neue Messages aus dem Treiber-Stack, indem es den Stack von oben nach unten durchläuft, bis es das letzte Message findet, das es zuvor verarbeitet hat. Während Looper den Stack durchläuft, werden Messages in den nach Fristen sortierten Min-Heap eingefügt. Da Looper ausschließlich den Heap besitzt, werden Messages ohne Sperren oder Atomics sortiert und verarbeitet.

Beim Durchlaufen des Stacks werden durch das Looper auch Links von gestapelten Messages zurück zu ihren Vorgängern erstellt, wodurch eine doppelt verkettete Liste entsteht. Das Erstellen der verknüpften Liste ist sicher, da Links, die im Stapel nach unten zeigen, über den Treiberstapelalgorithmus mit CAS hinzugefügt werden und Links, die im Stapel nach oben zeigen, nur vom Looper-Thread gelesen und geändert werden. Diese Backlinks werden dann verwendet, um Messages in O(1) Zeit von beliebigen Stellen im Stack zu entfernen.

Dieses Design bietet eine Einfügung von O(1) für Ersteller (Threads, die Arbeit in die Warteschlange stellen) und eine amortisierte Verarbeitung von O(log N) für den Consumer (den Looper).

Durch die Verwendung eines Min-Heaps zum Sortieren von Messages wird auch ein grundlegender Fehler im alten MessageQueue behoben, bei dem Messages in einer einfach verketteten Liste (mit dem Stamm oben) gespeichert wurden. In der alten Implementierung war das Entfernen aus dem Head O(1), das Einfügen hatte jedoch einen Worst-Case-Wert von O(N), was bei überlasteten Warteschlangen zu einer schlechten Skalierung führte. Das Einfügen in und Entfernen aus dem Min-Heap skaliert logarithmisch, was zu einer wettbewerbsfähigen durchschnittlichen Leistung führt, aber vor allem bei Tail-Latenzen überzeugt.

In der alten Warteschlangenimplementierung verwendeten Ersteller und Nutzer ein Lock, um den exklusiven Zugriff auf die zugrunde liegende einfach verkettete Liste zu koordinieren. In DeliQueue verarbeitet der Treiber-Stack den gleichzeitigen Zugriff und der einzelne Consumer kümmert sich um die Reihenfolge seiner Arbeitswarteschlange.

Entfernung: Konsistenz durch Tombstones

DeliQueue ist eine hybride Datenstruktur, die einen sperrenfreien Treiber-Stack mit einem Single-Thread-Min-Heap kombiniert. Diese beiden Strukturen ohne globale Sperre zu synchronisieren, ist eine besondere Herausforderung: Eine Nachricht kann physisch im Stack vorhanden, aber logisch aus der Warteschlange entfernt sein.

Um dieses Problem zu lösen, verwendet DeliQueue eine Technik namens „Tombstoning“. Jedes Message verfolgt seine Position im Stapel über die Rückwärts- und Vorwärtszeiger, seinen Index im Array des Heaps und ein boolesches Flag, das angibt, ob es entfernt wurde. Wenn ein Message bereit ist, ausgeführt zu werden, wird das Flag „removed“ des Looper-Threads per CAS gesetzt. Anschließend wird das aus dem Heap und dem Stack entfernt.

Wenn ein anderer Thread ein Message entfernen muss, wird es nicht sofort aus der Datenstruktur extrahiert. Stattdessen werden die folgenden Schritte ausgeführt:

1. Logisches Entfernen: Der Thread verwendet CAS, um das Entfernungsflag von Message atomar von „false“ auf „true“ zu setzen. Das Message verbleibt als Nachweis für die anstehende Entfernung in der Datenstruktur, ein sogenannter „Tombstone“. Sobald ein Message zur Entfernung gekennzeichnet ist, behandelt DeliQueue es so, als ob es nicht mehr in der Warteschlange vorhanden wäre.
2. Verzögerte Bereinigung: Das tatsächliche Entfernen aus der Datenstruktur liegt in der Verantwortung des Looper-Threads und wird auf später verschoben. Anstatt den Stack oder Heap zu ändern, fügt der Remover-Thread das Message einem anderen lock-free Freelist-Stack hinzu.
3. Strukturelles Entfernen: Nur Looper kann mit dem Heap interagieren oder Elemente aus dem Stack entfernen. Wenn sie reaktiviert wird, leert sie die Freelist und verarbeitet die darin enthaltenen Message. Jedes Message wird dann vom Stapel entkoppelt und aus dem Heap entfernt.

Bei diesem Ansatz wird die gesamte Verwaltung des Heaps in einem einzelnen Thread ausgeführt. Dadurch wird die Anzahl der erforderlichen gleichzeitigen Vorgänge und Speichersperren minimiert, wodurch der kritische Pfad schneller und einfacher wird.

Traversal: benigne Java-Memory-Model-Data-Races

Die meisten APIs für die Parallelverarbeitung, z. B. Future in der Java-Standardbibliothek oder Job und Deferred in Kotlin, enthalten einen Mechanismus zum Abbrechen von Vorgängen, bevor sie abgeschlossen sind. Eine Instanz einer dieser Klassen entspricht 1:1 einer Einheit der zugrunde liegenden Arbeit. Wenn Sie cancel für ein Objekt aufrufen, werden die zugehörigen Vorgänge abgebrochen.

Moderne Android-Geräte haben Multi-Core-CPUs und eine gleichzeitige, generationenübergreifende Garbage Collection. Als Android entwickelt wurde, war es jedoch zu teuer, für jede Arbeitseinheit ein Objekt zuzuweisen. Daher unterstützt Handler in Android die Kündigung über zahlreiche Überladungen von removeMessages. Anstatt ein bestimmtes Message zu entfernen, werden alle Messages entfernt, die den angegebenen Kriterien entsprechen. In der Praxis bedeutet das, dass alle Messages durchlaufen werden müssen, die vor dem Aufruf von removeMessages eingefügt wurden, und die übereinstimmenden entfernt werden müssen.

Beim Vorwärtsiterieren benötigt ein Thread nur einen geordneten atomaren Vorgang, um den aktuellen Head des Stapels zu lesen. Danach werden normale Feldlesevorgänge verwendet, um das nächste Message zu finden. Wenn der Looper-Thread die next-Felder ändert, während Messages entfernt werden, sind der Schreibvorgang von Looper und der Lesevorgang eines anderen Threads nicht synchronisiert. Dies ist ein Data Race. Normalerweise ist ein Data Race ein schwerwiegender Fehler, der in Ihrer App zu großen Problemen führen kann, z. B. zu Lecks, Endlosschleifen, Abstürzen und Einfrieren. Unter bestimmten engen Bedingungen können Data Races jedoch im Java Memory Model harmlos sein. Angenommen, wir beginnen mit einem Stapel von:

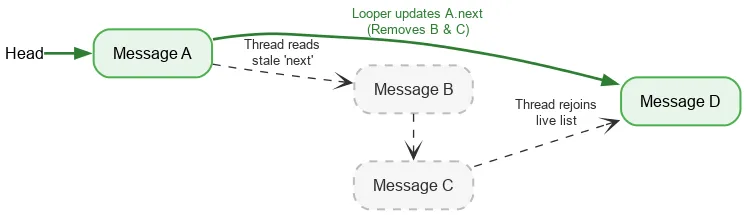

Wir führen einen atomaren Lesevorgang des Head durch und sehen A. Der Next-Zeiger von A verweist auf B. Während wir B verarbeiten, entfernt der Looper möglicherweise B und C, indem er A so aktualisiert, dass es auf C und dann auf D verweist.

Obwohl B und C logisch entfernt wurden, behält B seinen Next-Pointer auf C und C auf D bei. Der Lesethread durchläuft weiterhin die getrennten, entfernten Knoten und wird schließlich bei D wieder in den Live-Stack eingefügt.

Da DeliQueue so konzipiert ist, dass es Konflikte zwischen dem Durchlaufen und dem Entfernen von Elementen verarbeiten kann, ist eine sichere, sperrenfreie Iteration möglich.

Beenden: Native refcount

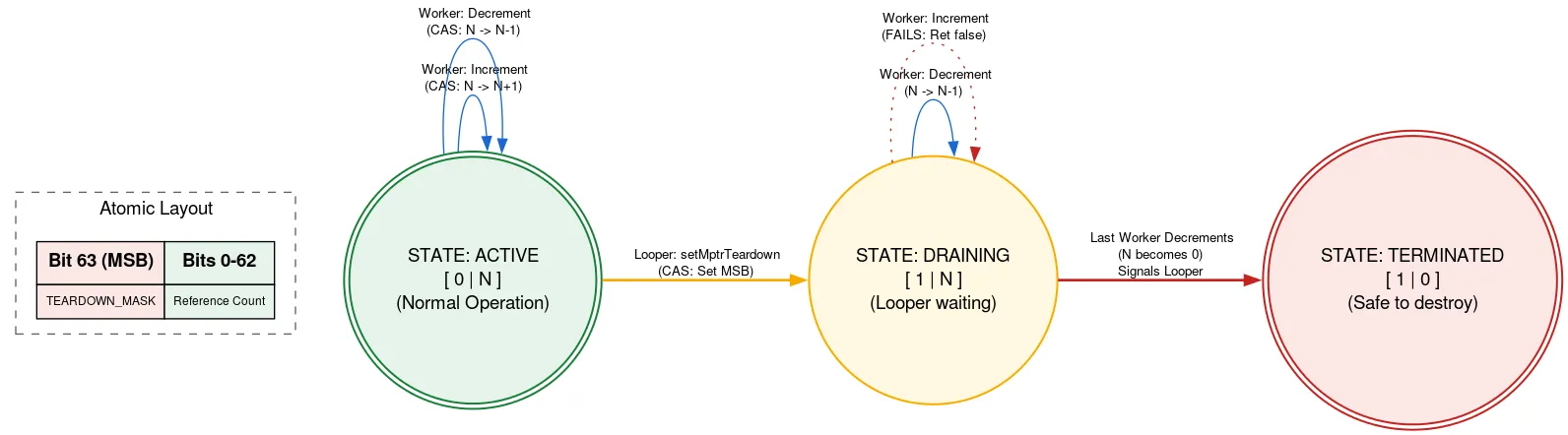

Looper wird durch eine native Zuweisung unterstützt, die manuell freigegeben werden muss, sobald Looper beendet wurde. Wenn ein anderer Thread Messages hinzufügt, während Looper beendet wird, kann er die native Zuweisung nach dem Freigeben verwenden, was einen Verstoß gegen die Speichersicherheit darstellt. Wir verhindern dies mithilfe eines getaggten Referenzzählers, bei dem ein Bit des Atomars verwendet wird, um anzugeben, ob Looper beendet wird.

Vor der Verwendung der nativen Zuweisung liest ein Thread den atomaren Referenzzähler. Wenn das Beenden-Bit gesetzt ist, wird zurückgegeben, dass Looper beendet wird und die native Zuweisung nicht verwendet werden darf. Andernfalls wird versucht, die Anzahl der aktiven Threads mit der nativen Zuweisung zu erhöhen. Nachdem die erforderlichen Schritte ausgeführt wurden, wird die Anzahl verringert. Wenn das Beenden-Bit nach der Erhöhung, aber vor der Verringerung festgelegt wurde und die Anzahl jetzt null ist, wird der Looper-Thread reaktiviert.

Wenn der Looper-Thread bereit ist, beendet zu werden, wird mit CAS das Beendigungsbit im Atom festgelegt. Wenn der Referenzzähler 0 war, kann die native Zuweisung freigegeben werden. Andernfalls wird sie in den Ruhezustand versetzt, da sie weiß, dass sie reaktiviert wird, wenn der letzte Nutzer der nativen Zuweisung den Referenzzähler dekrementiert. Bei diesem Ansatz wartet der Looper-Thread auf den Fortschritt anderer Threads, aber nur, wenn er beendet wird. Das passiert nur einmal und ist nicht leistungsabhängig. Der andere Code für die Verwendung der nativen Zuweisung bleibt vollständig sperrfrei.

Die Implementierung ist mit vielen anderen Tricks und Komplexitäten verbunden. Weitere Informationen zu DeliQueue finden Sie im Quellcode.

Optimierung: Programmierung ohne Verzweigungen

Bei der Entwicklung und beim Testen von DeliQueue hat das Team viele Benchmarks durchgeführt und den neuen Code sorgfältig analysiert. Ein Problem, das mit dem Tool „simpleperf“ erkannt wurde, waren Pipeline-Flushes, die durch den Message-Vergleichscode verursacht wurden.

Ein Standardvergleich nutzt bedingte Sprünge. Die Bedingung, die entscheidet, welche Message zuerst kommt, wird unten vereinfacht dargestellt:

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

Dieser Code wird in bedingte Sprünge (b.le- und cbnz-Befehle) kompiliert. Wenn die CPU auf eine bedingte Verzweigung trifft, kann sie erst nach der Berechnung der Bedingung feststellen, ob die Verzweigung ausgeführt wird. Sie weiß also nicht, welche Anweisung als Nächstes gelesen werden soll, und muss raten. Dazu wird eine Technik namens Sprungvorhersage verwendet. Bei einer binären Suche ändert sich die Richtung des Zweigs in jedem Schritt unvorhersehbar. Daher ist es wahrscheinlich, dass die Hälfte der Vorhersagen falsch ist. Die Sprungvorhersage ist bei Such- und Sortieralgorithmen (z. B. bei einem Min-Heap) oft ineffektiv, da die Kosten für eine falsche Vermutung höher sind als die Verbesserung durch eine richtige Vermutung. Wenn der Branch-Predictor falsch rät, muss er die Arbeit verwerfen, die er nach der Annahme des vorhergesagten Werts geleistet hat, und noch einmal mit dem tatsächlich eingeschlagenen Pfad beginnen. Dies wird als Pipeline-Flush bezeichnet.

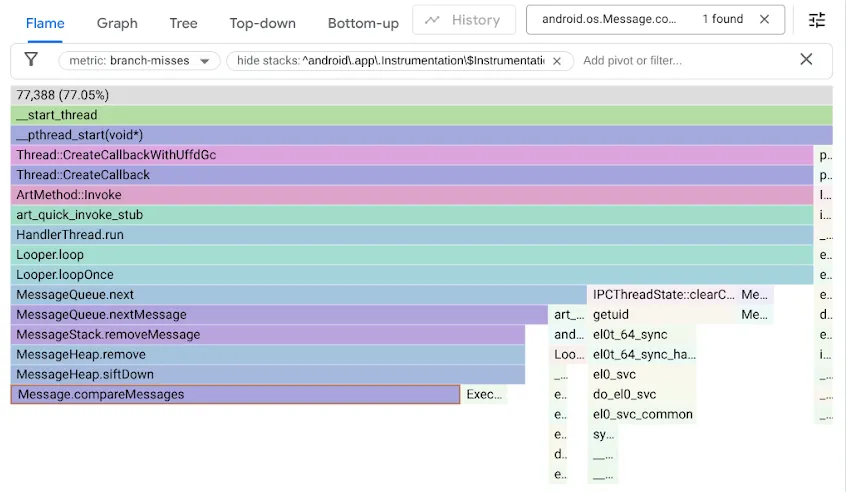

Um dieses Problem zu finden, haben wir unsere Benchmarks mit dem Leistungszähler branch-misses profiliert, der Stacktraces aufzeichnet, in denen die Zweigvorhersage falsch ist. Anschließend haben wir die Ergebnisse mit Google pprof visualisiert, wie unten dargestellt:

Der ursprüngliche MessageQueue-Code verwendete eine einfach verkettete Liste für die geordnete Warteschlange. Beim Einfügen wird die Liste in sortierter Reihenfolge als lineare Suche durchlaufen. Die Suche wird beim ersten Element beendet, das nach dem Einfügepunkt liegt, und das neue Message wird davor verknüpft. Zum Entfernen des Head musste die Verknüpfung des Head aufgehoben werden. Bei DeliQueue wird ein Min-Heap verwendet, bei dem für Mutationen einige Elemente neu angeordnet werden müssen (Sifting up oder down). Dies hat eine logarithmische Komplexität in einer ausgeglichenen Datenstruktur, in der jede Vergleichsoperation mit gleicher Wahrscheinlichkeit dazu führt, dass der Durchlauf zu einem linken oder rechten untergeordneten Element erfolgt. Der neue Algorithmus ist asymptotisch schneller, führt aber zu einem neuen Engpass, da der Suchcode die Hälfte der Zeit bei nicht gefundenen Verzweigungen hängen bleibt.

Da wir festgestellt haben, dass sich die Branch-Fehler auf unseren Heap-Code auswirkten, haben wir den Code mit branch-free programming optimiert:

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

Um die Optimierung nachzuvollziehen, zerlegen Sie die beiden Beispiele im Compiler Explorer und verwenden Sie LLVM-MCA, einen CPU-Simulator, der eine geschätzte Zeitachse der CPU-Zyklen generieren kann.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

Beachten Sie den bedingten Zweig b.le, der den Vergleich der Felder insertSeq vermeidet, wenn das Ergebnis bereits durch den Vergleich der Felder when bekannt ist.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

Hier benötigt die verzweigungslose Implementierung weniger Zyklen und Anweisungen als selbst der kürzeste Pfad durch den verzweigten Code – sie ist in allen Fällen besser. Die schnellere Implementierung und die Eliminierung von falsch vorhergesagten Verzweigungen führten zu einer fünffachen Verbesserung bei einigen unserer Benchmarks.

Diese Methode ist jedoch nicht immer anwendbar. Bei branchlosen Ansätzen ist in der Regel Arbeit erforderlich, die verworfen wird. Wenn die Verzweigung die meiste Zeit vorhersagbar ist, kann diese verschwendete Arbeit Ihren Code verlangsamen. Außerdem wird durch das Entfernen eines Zweigs häufig eine Datenabhängigkeit eingeführt. Moderne CPUs führen mehrere Vorgänge pro Zyklus aus, können eine Anweisung jedoch erst ausführen, wenn die Eingaben aus einer vorherigen Anweisung bereit sind. Im Gegensatz dazu kann eine CPU über Daten in Verzweigungen spekulieren und vorarbeiten, wenn eine Verzweigung richtig vorhergesagt wird.

Tests und Validierung

Die Korrektheit von sperrfreien Algorithmen zu validieren ist notorisch schwierig.

Zusätzlich zu den Standard-Einheitentests für die kontinuierliche Validierung während der Entwicklung haben wir auch strenge Belastungstests geschrieben, um die Invarianten der Warteschlange zu überprüfen und zu versuchen, Datenkonflikte zu verursachen, falls sie vorhanden waren. In unseren Testlabors konnten wir Millionen von Testinstanzen auf emulierten Geräten und auf echter Hardware ausführen.

Mit der Instrumentierung von Java ThreadSanitizer (JTSan) konnten wir mit denselben Tests auch einige Data Races in unserem Code erkennen. JTSan hat in DeliQueue keine problematischen Data Races gefunden, aber überraschenderweise zwei Parallelitätsfehler im Robolectric-Framework erkannt, die wir umgehend behoben haben.

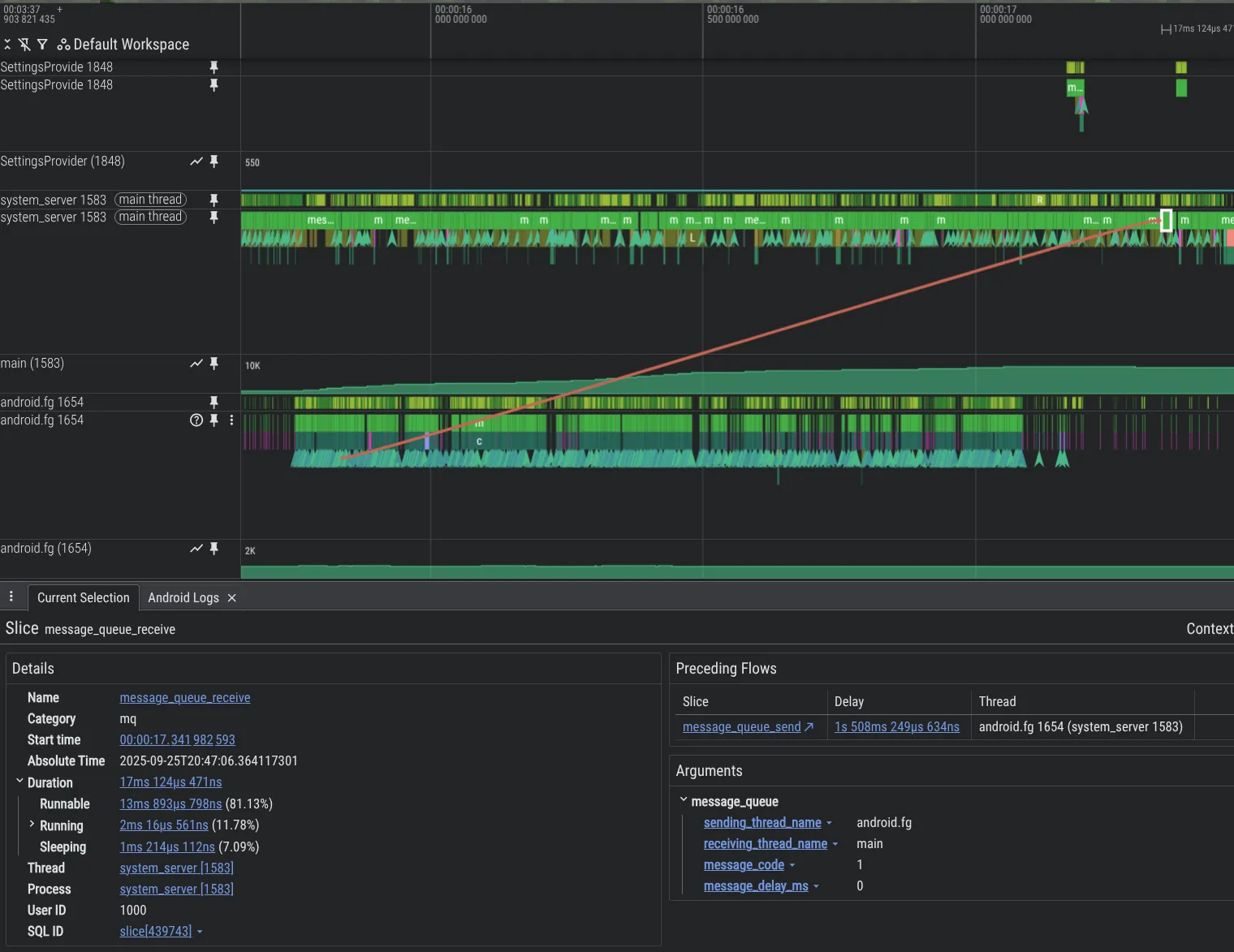

Um unsere Debugging-Funktionen zu verbessern, haben wir neue Analysetools entwickelt. Unten sehen Sie ein Beispiel für ein Problem im Android-Plattformcode, bei dem ein Thread einen anderen Thread mit Message überlastet, was zu einem großen Rückstand führt, der in Perfetto dank der von uns hinzugefügten Instrumentierungsfunktion MessageQueue sichtbar ist.

Wenn Sie das MessageQueue-Tracing im system_server-Prozess aktivieren möchten, fügen Sie Folgendes in Ihre Perfetto-Konfiguration ein:

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

Auswirkungen

DeliQueue verbessert die System- und App-Leistung, indem Sperren aus MessageQueue entfernt werden.

• Synthetische Benchmarks:Das Einfügen von Multithreads in ausgelastete Warteschlangen ist dank verbesserter Nebenläufigkeit (Treiber-Stack) und schnellerem Einfügen (Min-Heap) bis zu 5.000-mal schneller als bei der alten MessageQueue.
• In Perfetto-Traces von internen Betatestern sehen wir eine Reduzierung der Zeit, die der Hauptthread der App mit der Sperrenkonkurrenz verbringt, um 15 %.
• Auf denselben Testgeräten führt die reduzierte Locksperre zu erheblichen Verbesserungen der Nutzerfreundlichkeit, z. B.:
  • –4% verpasste Frames in Apps
  • –7,7% verpasste Frames bei Interaktionen mit der System-UI und dem Launcher
  • –9, 1 % bei der Zeit vom App-Start bis zum Zeichnen des ersten Frames (95. Perzentil)

Weiteres Vorgehen

DeliQueue wird für Apps in Android 17 eingeführt. App-Entwickler sollten sich im Blog für Android-Entwickler ansehen, wie sie ihre Apps für die neue schlosslose MessageQueue vorbereiten und testen können.

Verweise

[1] Treiber, R.K., 1986. Systemprogrammierung: Umgang mit Parallelität. International Business Machines Incorporated, Thomas J. Watson Research Center.

[2] Goetz, B., Peierls, T., Bloch, J., Bowbeer, J., Holmes, D., & Lea, D. (2006). Java Concurrency in Practice. Addison-Wesley Professional.
