जानें: Android 17 में लॉक-फ़्री MessageQueue की सुविधा

Android 17 में, SDK 37 या इसके बाद के वर्शन को टारगेट करने वाले ऐप्लिकेशन को MessageQueue का नया वर्शन मिलेगा. इसमें लॉक-फ़्री सुविधा उपलब्ध होगी. नया तरीका लागू करने से, परफ़ॉर्मेंस बेहतर होती है और छूटे हुए फ़्रेम कम होते हैं. हालांकि, इससे उन क्लाइंट पर असर पड़ सकता है जो MessageQueue के निजी फ़ील्ड और तरीकों को दिखाते हैं. बदलाव के बारे में ज़्यादा जानने और इसके असर को कम करने के तरीके के बारे में जानने के लिए, MessageQueue के व्यवहार में हुए बदलाव से जुड़ा दस्तावेज़ देखें. इस तकनीकी ब्लॉग पोस्ट में, MessageQueue के रीआर्किटेक्चर के बारे में खास जानकारी दी गई है. साथ ही, इसमें बताया गया है कि Perfetto का इस्तेमाल करके, लॉक कंटेंशन की समस्याओं का विश्लेषण कैसे किया जा सकता है.

Looper, हर Android ऐप्लिकेशन के यूज़र इंटरफ़ेस (यूआई) थ्रेड को मैनेज करता है. यह MessageQueue से काम लेता है, इसे Handler को भेजता है, और इस प्रोसेस को दोहराता है. दो दशकों तक, MessageQueue ने अपने राज्य को सुरक्षित रखने के लिए, एक ही मॉनिटर लॉक (यानी कि synchronized कोड ब्लॉक) का इस्तेमाल किया.

Android 17 में, इस कॉम्पोनेंट के लिए एक अहम अपडेट पेश किया गया है: लॉक-फ़्री तरीके से लागू किया गया DeliQueue.

इस पोस्ट में बताया गया है कि लॉक, यूज़र इंटरफ़ेस (यूआई) की परफ़ॉर्मेंस पर कैसे असर डालते हैं. साथ ही, Perfetto की मदद से इन समस्याओं का विश्लेषण कैसे किया जाता है. इसमें Android के मुख्य थ्रेड को बेहतर बनाने के लिए इस्तेमाल किए गए खास एल्गोरिदम और ऑप्टिमाइज़ेशन के बारे में भी बताया गया है.

समस्या: लॉक कंटेंशन और प्रायॉरिटी इनवर्ज़न

लेगसी MessageQueue फ़ंक्शन, एक प्राथमिकता वाली कतार के तौर पर काम करता था. इसे एक लॉक से सुरक्षित किया जाता था. अगर मुख्य थ्रेड, कतार को मैनेज कर रही है और उसी समय कोई बैकग्राउंड थ्रेड मैसेज पोस्ट करती है, तो बैकग्राउंड थ्रेड, मुख्य थ्रेड को ब्लॉक कर देती है.

जब दो या दो से ज़्यादा थ्रेड, एक ही लॉक का इस्तेमाल करने के लिए आपस में प्रतिस्पर्धा करती हैं, तो इसे लॉक कंटेंशन कहा जाता है. इस वजह से, प्रायोरिटी इनवर्ज़न हो सकता है. इससे यूज़र इंटरफ़ेस (यूआई) में रुकावट आ सकती है और परफ़ॉर्मेंस से जुड़ी अन्य समस्याएं हो सकती हैं.

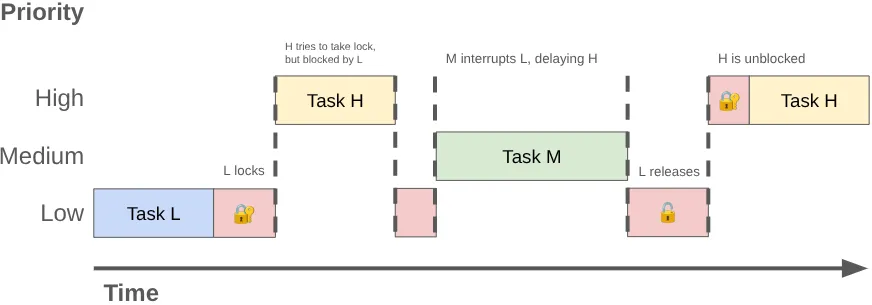

प्रायॉरिटी इन्वर्ज़न की समस्या तब हो सकती है, जब ज़्यादा प्राथमिकता वाली थ्रेड (जैसे कि यूज़र इंटरफ़ेस थ्रेड) को कम प्राथमिकता वाली थ्रेड के लिए इंतज़ार करना पड़े. इस क्रम पर विचार करें:

1. कम प्राथमिकता वाली बैकग्राउंड थ्रेड, किए गए काम का नतीजा पोस्ट करने के लिए MessageQueue लॉक हासिल करती है.
2. मीडियम प्राथमिकता वाला थ्रेड, चलाने लायक बन जाता है. साथ ही, कर्नल का शेड्यूलर इसे सीपीयू का समय देता है. इससे कम प्राथमिकता वाले थ्रेड को रोका जाता है.
3. ज़्यादा प्राथमिकता वाली यूज़र इंटरफ़ेस (यूआई) थ्रेड, मौजूदा टास्क पूरा करती है और कतार से डेटा पढ़ने की कोशिश करती है. हालांकि, कम प्राथमिकता वाली थ्रेड के पास लॉक होने की वजह से, इसे ब्लॉक कर दिया जाता है.

कम प्राथमिकता वाली थ्रेड, यूज़र इंटरफ़ेस (यूआई) थ्रेड को ब्लॉक करती है. साथ ही, मीडियम प्राथमिकता वाला काम इसे और देर तक ब्लॉक करता है.

Perfetto की मदद से, परफ़ॉर्मेंस से जुड़ी समस्याओं का विश्लेषण करना

Perfetto का इस्तेमाल करके, इन समस्याओं का पता लगाया जा सकता है. स्टैंडर्ड ट्रेस में, मॉनिटर लॉक पर ब्लॉक किया गया थ्रेड, स्लीपिंग स्टेट में चला जाता है. साथ ही, Perfetto एक स्लाइस दिखाता है, जिससे लॉक के मालिक के बारे में पता चलता है.

ट्रेस डेटा के लिए क्वेरी करते समय, “monitor contention with …” नाम के स्लाइस खोजें. इसके बाद, उस थ्रेड का नाम खोजें जिसके पास लॉक है. साथ ही, उस कोड साइट का नाम खोजें जहां लॉक हासिल किया गया था.

केस स्टडी: लॉन्चर में जंक की समस्या

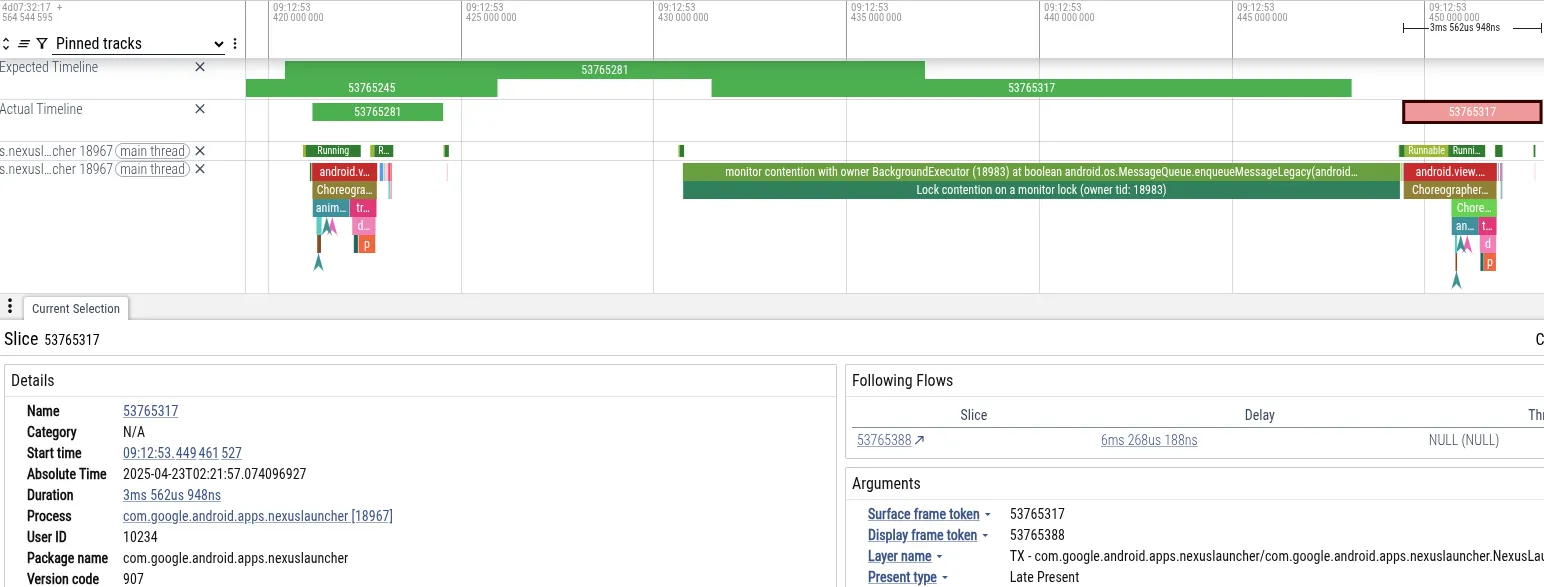

उदाहरण के लिए, आइए एक ऐसे ट्रेस का विश्लेषण करें जिसमें किसी उपयोगकर्ता को Pixel फ़ोन पर, कैमरा ऐप्लिकेशन में फ़ोटो लेने के तुरंत बाद होम पेज पर नेविगेट करते समय जंक का सामना करना पड़ा. यहां Perfetto का एक स्क्रीनशॉट दिया गया है. इसमें छूटे हुए फ़्रेम से पहले के इवेंट दिखाए गए हैं:

• समस्या: लॉन्चर की मुख्य थ्रेड, फ़्रेम के लिए तय समयसीमा पूरी नहीं कर पाई. यह 18 मि॰से॰ के लिए ब्लॉक किया गया था. यह 60 हर्ट्ज़ रेंडरिंग के लिए ज़रूरी 16 मि॰से॰ की समयसीमा से ज़्यादा है.
• निदान: Perfetto ने दिखाया कि मुख्य थ्रेड, MessageQueue लॉक पर ब्लॉक है. “BackgroundExecutor” थ्रेड के पास लॉक का मालिकाना हक था.
• मुख्य वजह: BackgroundExecutor, Process.THREAD_PRIORITY_BACKGROUND (बहुत कम प्राथमिकता) पर चलता है. इसने ऐसा टास्क पूरा किया है जो ज़रूरी नहीं है. जैसे, ऐप्लिकेशन इस्तेमाल करने की सीमाएं देखना. इसके साथ ही, मीडियम प्राथमिकता वाली थ्रेड, कैमरे से मिले डेटा को प्रोसेस करने के लिए सीपीयू का इस्तेमाल कर रही थीं. ओएस शेड्यूलर ने BackgroundExecutor थ्रेड को रोककर, कैमरा थ्रेड को चालू कर दिया.

इस क्रम की वजह से, लॉन्चर की यूज़र इंटरफ़ेस (यूआई) थ्रेड (ज़्यादा प्राथमिकता) को कैमरा वर्कर थ्रेड (सामान्य प्राथमिकता) ने परोक्ष रूप से ब्लॉक कर दिया. इससे लॉन्चर की बैकग्राउंड थ्रेड (कम प्राथमिकता) लॉक को रिलीज़ नहीं कर पा रही थी.

PerfettoSQL की मदद से ट्रेस क्वेरी करना

किसी खास पैटर्न के लिए, ट्रेस डेटा को क्वेरी करने के लिए, PerfettoSQL का इस्तेमाल किया जा सकता है. अगर आपके पास उपयोगकर्ता डिवाइसों या टेस्ट से मिले ट्रेस का बड़ा डेटा बैंक है और आपको ऐसे खास ट्रेस ढूंढने हैं जिनसे किसी समस्या का पता चलता है, तो यह तरीका आपके लिए फ़ायदेमंद है.

उदाहरण के लिए, इस क्वेरी से MessageQueue के साथ-साथ ड्रॉप किए गए फ़्रेम (जैंक) का पता चलता है:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

इस ज़्यादा मुश्किल उदाहरण में, ऐप्लिकेशन के शुरू होने के दौरान MessageQueue के लिए होने वाले टकराव की पहचान करने के लिए, कई टेबल में मौजूद ट्रेस डेटा को जॉइन करें:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

अन्य पैटर्न खोजने के लिए, अपनी पसंद के एलएलएम का इस्तेमाल करके PerfettoSQL क्वेरी लिखी जा सकती हैं.

Google में, हम लाखों ट्रेस में PerfettoSQL क्वेरी चलाने के लिए, BigTrace का इस्तेमाल करते हैं. ऐसा करने पर, हमने पुष्टि की कि हमें जो समस्या दिख रही थी वह दरअसल एक सिस्टमैटिक समस्या है. डेटा से पता चला कि MessageQueue लॉक कंटेंशन का असर पूरे इकोसिस्टम के उपयोगकर्ताओं पर पड़ता है. इससे आर्किटेक्चर में बुनियादी बदलाव करने की ज़रूरत का पता चलता है.

समाधान: लॉक-फ़्री कंकरेंसी

हमने MessageQueue कॉन्टेंशन की समस्या को हल किया है. इसके लिए, हमने लॉक-फ़्री डेटा स्ट्रक्चर लागू किया है. साथ ही, शेयर की गई स्थिति के ऐक्सेस को सिंक करने के लिए, एक्सक्लूसिव लॉक के बजाय एटॉमिक मेमोरी ऑपरेशन का इस्तेमाल किया है. किसी डेटा स्ट्रक्चर या एल्गोरिदम को लॉक-फ़्री तब कहा जाता है, जब कम से कम एक थ्रेड हमेशा आगे बढ़ सकती हो. भले ही, अन्य थ्रेड के शेड्यूल करने का तरीका कुछ भी हो. आम तौर पर, इस प्रॉपर्टी को हासिल करना मुश्किल होता है. साथ ही, ज़्यादातर कोड के लिए, इस पर काम करना फ़ायदेमंद नहीं होता.

ऐटॉमिक प्रिमिटिव

लॉक-फ़्री सॉफ़्टवेयर, अक्सर एटॉमिक रीड-मॉडिफ़ाय-राइट प्रिमिटिव पर निर्भर करता है. ये प्रिमिटिव, हार्डवेयर उपलब्ध कराता है.

पुरानी जनरेशन के ARM64 सीपीयू पर, ऐटॉमिक ऑपरेशन के लिए Load-Link/Store-Conditional (LL/SC) लूप का इस्तेमाल किया जाता था. सीपीयू, वैल्यू लोड करता है और पते को मार्क करता है. अगर कोई अन्य थ्रेड उस पते पर लिखता है, तो स्टोर काम नहीं करता है और लूप फिर से कोशिश करता है. थ्रेड, दूसरी थ्रेड का इंतज़ार किए बिना कोशिश करती रहती हैं और सफल हो सकती हैं. इसलिए, यह कार्रवाई लॉक-फ़्री होती है.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(Compiler Explorer में देखें)

नए एआरएम आर्किटेक्चर (ARMv8.1), लार्ज सिस्टम एक्सटेंशन (एलएसई) को सपोर्ट करते हैं. इनमें Compare-And-Swap (CAS) या Load-And-Add (नीचे दिखाया गया है) के तौर पर निर्देश शामिल होते हैं. Android 17 में, हमने Android Runtime (ART) कंपाइलर के लिए सहायता जोड़ी है. इससे यह पता लगाया जा सकता है कि LSE काम करता है या नहीं. साथ ही, ऑप्टिमाइज़ किए गए निर्देश दिए जा सकते हैं:

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

हमारे बेंचमार्क में, सीएएस का इस्तेमाल करने वाला हाई-कंटेंशन कोड, एलएल/एससी वैरिएंट की तुलना में ~3 गुना ज़्यादा तेज़ी से काम करता है.

Java प्रोग्रामिंग लैंग्वेज, java.util.concurrent.atomic के ज़रिए ऐटॉमिक प्रिमिटिव उपलब्ध कराती है. ये प्रिमिटिव, इन और अन्य खास सीपीयू निर्देशों पर निर्भर करती हैं.

डेटा स्ट्रक्चर: DeliQueue

MessageQueue से लॉक कंटेंशन हटाने के लिए, हमारे इंजीनियरों ने एक नया डेटा स्ट्रक्चर डिज़ाइन किया है. इसे DeliQueue कहा जाता है. DeliQueue, Message इंसर्शन को Message प्रोसेसिंग से अलग करता है:

1. Messages (Treiber स्टैक) की सूची: यह एक लॉक-फ़्री स्टैक है. कोई भी थ्रेड, बिना किसी रुकावट के यहां नया Messages पुश कर सकता है.
2. प्रायोरिटी क्यू (मिन-हीप): यह Messages का एक हीप होता है. इसे सिर्फ़ लूपर थ्रेड मैनेज करता है. इसलिए, इसे ऐक्सेस करने के लिए किसी सिंक्रनाइज़ेशन या लॉक की ज़रूरत नहीं होती.

Enqueue: pushing to a Treiber stack

Messages की सूची को Treiber स्टैक [1] में रखा जाता है. यह एक लॉक-फ़्री स्टैक है, जो हेड पॉइंटर को अपडेट करने के लिए CAS लूप का इस्तेमाल करता है.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

Java Concurrency in Practice [2] पर आधारित सोर्स कोड, ऑनलाइन उपलब्ध है और सार्वजनिक डोमेन में रिलीज़ किया गया है

कोई भी प्रोड्यूसर, किसी भी समय स्टैक में नए Message जोड़ सकता है. यह डेलि काउंटर पर टिकट लेने जैसा है. आपका नंबर इस बात पर निर्भर करता है कि आप कब पहुंचे, लेकिन आपको खाना किस क्रम में मिलेगा, यह ज़रूरी नहीं कि आपके नंबर के हिसाब से हो. यह एक लिंक किया गया स्टैक है. इसलिए, हर Message एक सब-स्टैक है. हेड को ट्रैक करके और आगे की ओर दोहराकर, यह देखा जा सकता है कि किसी भी समय Message की कतार कैसी थी. आपको सबसे ऊपर कोई नया Message नहीं दिखेगा, भले ही उन्हें आपके ट्रैवर्सल के दौरान जोड़ा जा रहा हो.

Dequeue: bulk transfer to a min-heap

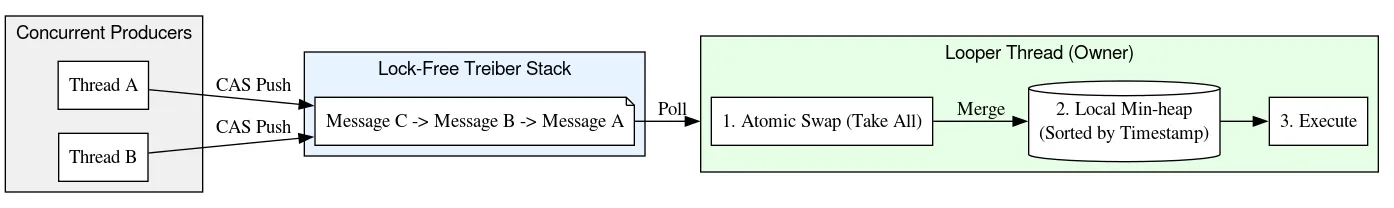

अगले Message को हैंडल करने के लिए, Looper, Treiber स्टैक से नए Message प्रोसेस करता है. इसके लिए, वह स्टैक को ऊपर से शुरू करके तब तक दोहराता है, जब तक उसे वह आखिरी Message नहीं मिल जाता जिसे उसने पहले प्रोसेस किया था. Looper स्टैक में नीचे की ओर जाते समय, यह समयसीमा के हिसाब से क्रम में लगे छोटे से हीप में Messages डालता है. Looper के पास हीप का मालिकाना हक होता है. इसलिए, यह लॉक या एटॉमिक के बिना Message को ऑर्डर और प्रोसेस करता है.

स्टैक में नीचे की ओर जाते समय, Looper स्टैक किए गए Message से उनके पूर्ववर्तियों के लिंक भी बनाता है. इस तरह, दो बार लिंक की गई सूची बनती है. लिंक की गई सूची बनाना सुरक्षित है. ऐसा इसलिए, क्योंकि स्टैक में नीचे की ओर मौजूद लिंक, CAS के साथ Treiber स्टैक एल्गोरिदम के ज़रिए जोड़े जाते हैं. साथ ही, स्टैक में ऊपर की ओर मौजूद लिंक को सिर्फ़ Looper थ्रेड पढ़ता है और उसमें बदलाव करता है. इसके बाद, इन बैक लिंक का इस्तेमाल करके, स्टैक में मौजूद किसी भी पॉइंट से Message को O(1) समय में हटाया जाता है.

इस डिज़ाइन में, प्रोड्यूसर(थ्रेड, पोस्ट करने के लिए क्यू में काम करते हैं) के लिए O (1) इंसर्शन और उपभोक्ता(Looper) के लिए O (log N) प्रोसेसिंग की सुविधा मिलती है.

Message को क्रम में लगाने के लिए, min-heap का इस्तेमाल करने से, लेगसी MessageQueue की एक बुनियादी समस्या भी हल हो जाती है. इसमें Message को एक ही लिंक वाली सूची में रखा जाता था (सबसे ऊपर रूट किया गया). लेगसी वर्शन में, हेड से हटाने की प्रोसेस O(1) थी. हालांकि, जोड़ने की प्रोसेस में सबसे खराब स्थिति O(N) थी. इससे, ज़्यादा लोड वाली कतारों के लिए स्केलिंग की प्रोसेस ठीक से काम नहीं करती थी! इसके उलट, मिन-हीप में डेटा डालने और निकालने की प्रोसेस, लॉगरिथमिक तरीके से होती है. इससे औसत परफ़ॉर्मेंस अच्छी मिलती है, लेकिन टेल लेटेंसी के मामले में यह बहुत बेहतर होती है.

लेगसी क्यू के लागू होने पर, प्रोड्यूसर और उपभोक्ता, लॉक का इस्तेमाल करके सिंगली-लिंक्ड सूची के लिए एक्सक्लूसिव ऐक्सेस को कोऑर्डिनेट करते थे. DeliQueue में, Treiber स्टैक एक साथ कई अनुरोधों को हैंडल करता है. साथ ही, सिंगल कंज्यूमर, वर्क क्यू को क्रम से लगाता है.

हटाना: टॉमस्टोन के ज़रिए एक जैसा अनुभव देना

DeliQueue एक हाइब्रिड डेटा स्ट्रक्चर है. यह लॉक-फ़्री Treiber स्टैक को सिंगल-थ्रेड वाले min-heap से जोड़ता है. ग्लोबल लॉक के बिना इन दोनों स्ट्रक्चर को सिंक में रखना एक मुश्किल काम है: ऐसा हो सकता है कि कोई मैसेज स्टैक में मौजूद हो, लेकिन लॉजिक के हिसाब से उसे क्यू से हटा दिया गया हो.

इस समस्या को हल करने के लिए, DeliQueue “टॉम्बस्टोनिंग” नाम की तकनीक का इस्तेमाल करता है. हर Message, स्टैक में अपनी पोज़िशन को ट्रैक करता है. इसके लिए, वह पीछे और आगे के पॉइंटर, हीप के ऐरे में मौजूद इंडेक्स, और एक बूलियन फ़्लैग का इस्तेमाल करता है. यह फ़्लैग बताता है कि को हटाया गया है या नहीं. जब कोई Message चलने के लिए तैयार होता है, तो Looper थ्रेड, हटाए गए फ़्लैग को CAS करेगा. इसके बाद, उसे हीप और स्टैक से हटा देगा.

जब किसी अन्य थ्रेड को Message को हटाना होता है, तो वह उसे डेटा स्ट्रक्चर से तुरंत नहीं निकालता. इसके बजाय, यह तरीका अपनाता है:

1. लॉजिकल तरीके से हटाना: थ्रेड, CAS का इस्तेमाल करके Message के रिमूवल फ़्लैग को फ़ॉल्स से ट्रू पर सेट करता है. Message डेटा स्ट्रक्चर में तब तक मौजूद रहता है, जब तक इसे हटाया नहीं जाता. इसे “टूंबस्टोन” कहा जाता है. जब किसी Message को हटाने के लिए फ़्लैग किया जाता है, तब DeliQueue इसे इस तरह से मैनेज करता है कि यह क्यू में मौजूद नहीं है.
2. डेटा स्ट्रक्चर से हटाने की प्रोसेस को बाद के लिए टाला गया: डेटा स्ट्रक्चर से हटाने की प्रोसेस, Looper थ्रेड की ज़िम्मेदारी है. इसे बाद के लिए टाला गया है. स्टैक या हीप में बदलाव करने के बजाय, रिमूवर थ्रेड, Message को लॉक-फ़्री फ़्रीलिस्ट स्टैक में जोड़ता है.
3. स्ट्रक्चरल रिमूवल: सिर्फ़ Looper, हीप के साथ इंटरैक्ट कर सकता है या स्टैक से एलिमेंट हटा सकता है. जब यह प्रोसेस शुरू होती है, तो यह फ़्रीलिस्ट को मिटा देती है और इसमें मौजूद Message को प्रोसेस करती है. इसके बाद, हर Message को स्टैक से अनलिंक कर दिया जाता है और हीप से हटा दिया जाता है.

इस तरीके से, हीप को मैनेज करने की पूरी प्रोसेस सिंगल-थ्रेड में होती है. इससे एक साथ की जाने वाली कार्रवाइयों और मेमोरी बैरियर की संख्या कम हो जाती है. इससे, क्रिटिकल पाथ को तेज़ी से और आसानी से पूरा किया जा सकता है.

ट्रैवर्सल: बिनाइन Java मेमोरी मॉडल डेटा रेस

ज़्यादातर कॉनकरेंसी एपीआई में, काम पूरा होने से पहले उसे रद्द करने का तरीका शामिल होता है. जैसे, Java स्टैंडर्ड लाइब्रेरी में Future या Kotlin में Job और Deferred. इनमें से किसी एक क्लास का इंस्टेंस, काम की एक यूनिट से 1:1 मैच करता है. साथ ही, किसी ऑब्जेक्ट पर cancel को कॉल करने से, उनसे जुड़ी खास कार्रवाइयां रद्द हो जाती हैं.

आज के Android डिवाइसों में मल्टी-कोर सीपीयू और एक साथ कई जनरेशन के गारबेज कलेक्शन की सुविधा होती है. हालांकि, जब Android को पहली बार बनाया गया था, तब काम की हर यूनिट के लिए एक ऑब्जेक्ट असाइन करना बहुत महंगा था. इसलिए, Android का Handler, removeMessages के कई ओवरलोड के ज़रिए रद्द करने की सुविधा देता है. यह खास Message को हटाने के बजाय, उन सभी Message को हटा देता है जो बताई गई शर्तों को पूरा करते हैं. इसके लिए, removeMessages को कॉल करने से पहले, डाले गए सभी Message को दोहराना और मैच करने वाले को हटाना ज़रूरी है.

आगे बढ़ने के लिए, किसी थ्रेड को स्टैक के मौजूदा हेड को पढ़ने के लिए, सिर्फ़ एक क्रमबद्ध एटॉमिक ऑपरेशन की ज़रूरत होती है. इसके बाद, अगले Message को ढूंढने के लिए, सामान्य फ़ील्ड रीड का इस्तेमाल किया जाता है. अगर Looper थ्रेड, Messages को हटाते समय next फ़ील्ड में बदलाव करता है, तो Looper का राइट और दूसरी थ्रेड का रीड, सिंक नहीं होता. इसे डेटा रेस कहते हैं. आम तौर पर, डेटा रेस एक गंभीर बग होता है. इससे आपके ऐप्लिकेशन में कई समस्याएं आ सकती हैं. जैसे, डेटा लीक होना, इनफ़िनिट लूप, क्रैश होना, फ़्रीज़ होना वगैरह. हालांकि, कुछ खास शर्तों के तहत, Java मेमोरी मॉडल में डेटा रेस से कोई नुकसान नहीं होता. मान लें कि हमारे पास इन चीज़ों का एक स्टैक है:

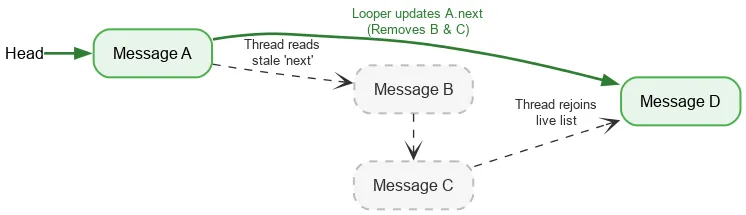

हम हेड का ऐटॉमिक रीड करते हैं और हमें A दिखता है. A का अगला पॉइंटर, B की ओर इशारा करता है. B को प्रोसेस करने के दौरान, लूपर B और C को हटा सकता है. इसके लिए, वह A को अपडेट करके C और फिर D पर ले जाता है.

B और C को लॉजिकली हटा दिया गया है. हालांकि, B का अगला पॉइंटर C पर और C का अगला पॉइंटर D पर बना रहता है. रीडिंग थ्रेड, हटाए गए नोड से होकर गुज़रती रहती है. इसके बाद, यह D पर लाइव स्टैक में फिर से शामिल हो जाती है.

DeliQueue को इस तरह से डिज़ाइन किया गया है कि यह ट्रैवर्सल और हटाने के बीच होने वाली रेस को मैनेज कर सके. इससे हमें सुरक्षित और लॉक-फ़्री इटरेशन की सुविधा मिलती है.

Quitting: Native refcount

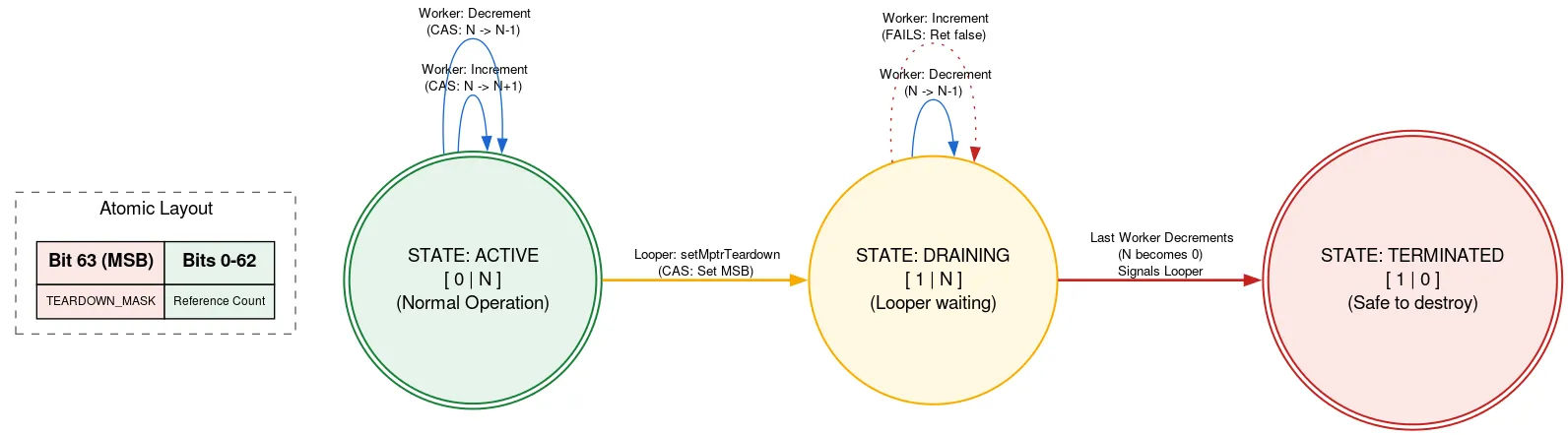

Looper को नेटिव मेमोरी मिलती है. जब Looper बंद हो जाता है, तो इस मेमोरी को मैन्युअल तरीके से खाली करना होता है. अगर Looper बंद होने के दौरान कोई अन्य थ्रेड Message जोड़ रहा है, तो वह मेमोरी के खाली होने के बाद, नेटिव ऐलोकेशन का इस्तेमाल कर सकता है. यह मेमोरी की सुरक्षा से जुड़े नियमों का उल्लंघन है. हम टैग किए गए रेफ़काउंट का इस्तेमाल करके, ऐसा होने से रोकते हैं. इसमें एटॉमिक के एक बिट का इस्तेमाल यह बताने के लिए किया जाता है कि Looper बंद हो रहा है या नहीं.

नेटिव ऐलोकेशन का इस्तेमाल करने से पहले, थ्रेड, refcount ऐटॉमिक को पढ़ता है. अगर क्विटिंग बिट सेट है, तो यह दिखाता है कि Looper बंद हो रहा है और नेटिव ऐलोकेशन का इस्तेमाल नहीं किया जाना चाहिए. अगर ऐसा नहीं है, तो यह नेटिव ऐलोकेशन का इस्तेमाल करके, ऐक्टिव थ्रेड की संख्या बढ़ाने के लिए CAS की कोशिश करता है. ज़रूरी काम पूरा करने के बाद, यह संख्या कम हो जाती है. अगर क्विटिंग बिट को इंक्रीमेंट के बाद, लेकिन डिक्रीमेंट से पहले सेट किया गया था और अब गिनती शून्य है, तो यह Looper थ्रेड को चालू करता है.

जब Looper थ्रेड बंद होने के लिए तैयार होता है, तब यह CAS का इस्तेमाल करके एटॉमिक में क्विटिंग बिट सेट करता है. अगर रेफ़काउंट 0 था, तो यह अपने नेटिव ऐलोकेशन को खाली कर सकता है. ऐसा न होने पर, यह खुद को पार्क कर लेता है. इसे पता होता है कि जब नेटिव ऐलोकेशन का आखिरी उपयोगकर्ता, रेफ़काउंट को कम करेगा, तब इसे चालू किया जाएगा. इस तरीके का मतलब यह है कि Looper थ्रेड, अन्य थ्रेड के पूरी तरह से प्रोसेस होने का इंतज़ार करती है. हालांकि, ऐसा सिर्फ़ तब होता है, जब वह बंद हो रही हो. ऐसा सिर्फ़ एक बार होता है और इससे परफ़ॉर्मेंस पर कोई असर नहीं पड़ता. साथ ही, यह नेटिव ऐलोकेशन का इस्तेमाल करने के लिए, अन्य कोड को पूरी तरह से लॉक-फ़्री रखता है.

इसे लागू करने के लिए, कई अन्य तरकीबें और जटिलताएं भी हैं. सोर्स कोड देखकर, DeliQueue के बारे में ज़्यादा जाना जा सकता है.

ऑप्टिमाइज़ेशन: ब्रांचलेस प्रोग्रामिंग

DeliQueue को डेवलप और टेस्ट करते समय, टीम ने कई बेंचमार्क चलाए और नए कोड की सावधानीपूर्वक प्रोफ़ाइल बनाई. simpleperf टूल का इस्तेमाल करके, एक समस्या का पता लगाया गया. यह समस्या, Message तुलना करने वाले कोड की वजह से पाइपलाइन फ़्लश होने की वजह से हुई थी.

स्टैंडर्ड कंपैरेटर, शर्तों के आधार पर जंप का इस्तेमाल करता है. यहां यह तय करने की शर्त दी गई है कि कौनसी Message पहले आएगी:

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

यह कोड, शर्तों के हिसाब से जंप करने वाले निर्देशों (b.le और cbnz निर्देश) में कंपाइल होता है. जब सीपीयू को कोई शर्तिया ब्रांच मिलती है, तो वह तब तक यह नहीं जान पाता कि ब्रांच को लिया गया है या नहीं, जब तक कि शर्त का हिसाब नहीं लगाया जाता. इसलिए, उसे यह नहीं पता होता कि अगला निर्देश कौन-सा पढ़ना है. उसे अनुमान लगाना पड़ता है. इसके लिए, वह ब्रांच का अनुमान लगाने की तकनीक का इस्तेमाल करता है. बाइनरी सर्च जैसे मामले में, हर चरण में ब्रांच की दिशा का अनुमान नहीं लगाया जा सकता. इसलिए, ऐसा हो सकता है कि आधे अनुमान गलत हों. सर्च और सॉर्टिंग एल्गोरिदम (जैसे कि मिन-हीप में इस्तेमाल किया जाने वाला एल्गोरिदम) में ब्रांच प्रेडिक्शन अक्सर असरदार नहीं होता है. ऐसा इसलिए, क्योंकि गलत अनुमान लगाने की लागत, सही अनुमान लगाने से होने वाले फ़ायदे से ज़्यादा होती है. जब ब्रांच प्रेडिक्टर का अनुमान गलत होता है, तो उसे अनुमानित वैल्यू के बाद किए गए काम को हटाना होता है. साथ ही, उसे उस पाथ से फिर से शुरू करना होता है जिसे असल में लिया गया था. इसे पाइपलाइन फ़्लश कहा जाता है.

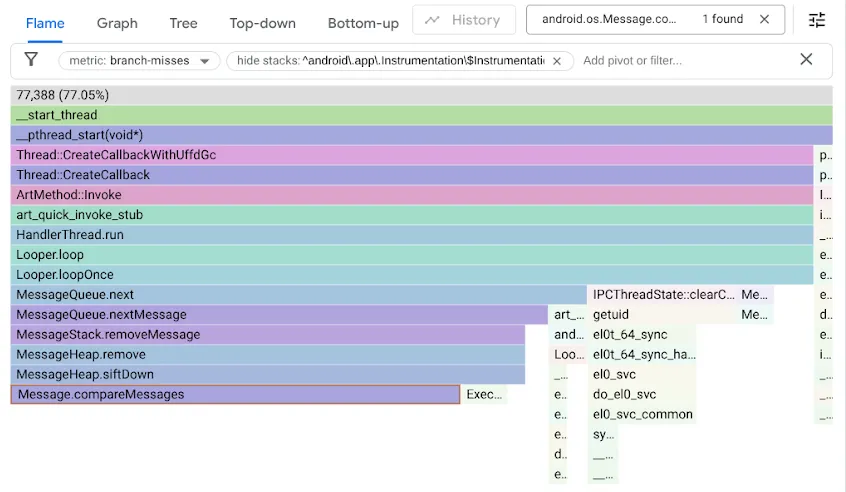

इस समस्या का पता लगाने के लिए, हमने branch-misses परफ़ॉर्मेंस काउंटर का इस्तेमाल करके अपने बेंचमार्क की प्रोफ़ाइल बनाई. यह काउंटर, स्टैक ट्रेस रिकॉर्ड करता है. इनमें ब्रांच प्रेडिक्टर के गलत अनुमान शामिल होते हैं. इसके बाद, हमने नतीजों को Google pprof की मदद से विज़ुअलाइज़ किया. यहां दिखाया गया है:

याद रखें कि ओरिजनल MessageQueue कोड में, क्रम से लगी सूची के लिए सिंगल-लिंक की गई सूची का इस्तेमाल किया गया था. डेटा डालने के लिए, सूची में क्रम से लीनियर सर्च की जाएगी. यह सर्च, सूची में उस पहले एलिमेंट पर रुकेगी जहां डेटा डालना है. इसके बाद, नए Message को उस एलिमेंट से पहले लिंक कर दिया जाएगा. हेड को हटाने के लिए, उसे अनलिंक करना ज़रूरी है. वहीं, DeliQueue में min-heap का इस्तेमाल किया जाता है. इसमें म्यूटेशन के लिए, कुछ एलिमेंट को फिर से क्रम में लगाने (ऊपर या नीचे की ओर ले जाना) की ज़रूरत होती है. ऐसा संतुलित डेटा स्ट्रक्चर में लॉगरिथमिक कॉम्प्लेक्सिटी के साथ किया जाता है. इसमें किसी भी तुलना में, ट्रैवर्सल को बाएं या दाएं चाइल्ड की ओर ले जाने की संभावना बराबर होती है. नया एल्गोरिदम, एसिम्प्टोटिक तौर पर ज़्यादा तेज़ है. हालांकि, इससे एक नई समस्या सामने आती है. खोज कोड, शाखा के आधे समय तक काम नहीं करता.

हमें पता चला कि ब्रांच मिस होने की वजह से, हमारे हीप कोड की स्पीड कम हो रही है. इसलिए, हमने ब्रांच-फ़्री प्रोग्रामिंग का इस्तेमाल करके कोड को ऑप्टिमाइज़ किया:

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

ऑप्टिमाइज़ेशन को समझने के लिए, Compiler Explorer में दोनों उदाहरणों को अलग-अलग करें. इसके बाद, LLVM-MCA का इस्तेमाल करें. यह एक सीपीयू सिम्युलेटर है, जो सीपीयू साइकल की अनुमानित टाइमलाइन जनरेट कर सकता है.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

शर्त के आधार पर काम करने वाली एक ब्रांच, b.le पर ध्यान दें. अगर when फ़ील्ड की तुलना करने से नतीजा पहले ही पता चल जाता है, तो यह insertSeq फ़ील्ड की तुलना करने से बचती है.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

यहां, ब्रांचलेस कोड को लागू करने में, ब्रांच वाले कोड के सबसे छोटे पाथ की तुलना में भी कम साइकल और निर्देश लगते हैं. इसलिए, यह हर मामले में बेहतर है. तेज़ी से लागू करने और गलत अनुमान वाली ब्रांचों को हटाने की वजह से, हमारे कुछ बेंचमार्क में पांच गुना सुधार हुआ है!

हालांकि, यह तरीका हमेशा काम नहीं करता. आम तौर पर, ब्रांचलेस अप्रोच में ऐसा काम करना पड़ता है जिसे बाद में हटा दिया जाता है. अगर ब्रांच का अनुमान ज़्यादातर समय लगाया जा सकता है, तो इस तरह के काम से आपका कोड धीमा हो सकता है. इसके अलावा, किसी ब्रांच को हटाने से अक्सर डेटा डिपेंडेंसी की समस्या आ जाती है. मॉडर्न सीपीयू, हर साइकल में कई कार्रवाइयां करते हैं. हालांकि, वे किसी निर्देश को तब तक लागू नहीं कर सकते, जब तक पिछले निर्देश से मिले इनपुट तैयार नहीं हो जाते. इसके उलट, सीपीयू ब्रांच में मौजूद डेटा के बारे में अंदाज़ा लगा सकता है. अगर किसी ब्रांच का अनुमान सही होता है, तो वह आगे का काम कर सकता है.

जांच और पुष्टि करना

लॉक-फ़्री एल्गोरिदम के सही होने की पुष्टि करना बहुत मुश्किल होता है!

डेवलपमेंट के दौरान लगातार पुष्टि करने के लिए, हमने स्टैंडर्ड यूनिट टेस्ट के साथ-साथ स्ट्रेस टेस्ट भी लिखे हैं. इनसे, कतार में मौजूद डेटा की पुष्टि की जा सकती है. साथ ही, अगर डेटा रेस मौजूद हैं, तो उन्हें ट्रिगर करने की कोशिश की जा सकती है. हमारे टेस्ट लैब में, हम एमुलेट किए गए डिवाइसों और असली हार्डवेयर पर लाखों टेस्ट इंस्टेंस चला सकते हैं.

Java ThreadSanitizer (JTSan) इंस्ट्रुमेंटेशन की मदद से, हम अपने कोड में कुछ डेटा रेस का पता लगाने के लिए भी इन्हीं टेस्ट का इस्तेमाल कर सकते हैं. JTSan को DeliQueue में डेटा रेस से जुड़ी कोई समस्या नहीं मिली. हालांकि, हैरानी की बात यह है कि उसे Robolectric फ़्रेमवर्क में एक साथ कई प्रोसेस होने से जुड़ी दो गड़बड़ियों का पता चला. हमने तुरंत इन गड़बड़ियों को ठीक कर दिया.

डीबग करने की हमारी क्षमताओं को बेहतर बनाने के लिए, हमने नए विश्लेषण टूल बनाए हैं. यहां Android प्लैटफ़ॉर्म के कोड में मौजूद समस्या का एक उदाहरण दिया गया है. इसमें एक थ्रेड, दूसरी थ्रेड पर Message का ज़्यादा लोड डाल रही है. इससे काफ़ी बैकलॉग हो रहा है. यह बैकलॉग, Perfetto में दिखता है. ऐसा MessageQueue इंस्ट्रुमेंटेशन की उस सुविधा की वजह से होता है जिसे हमने जोड़ा है.

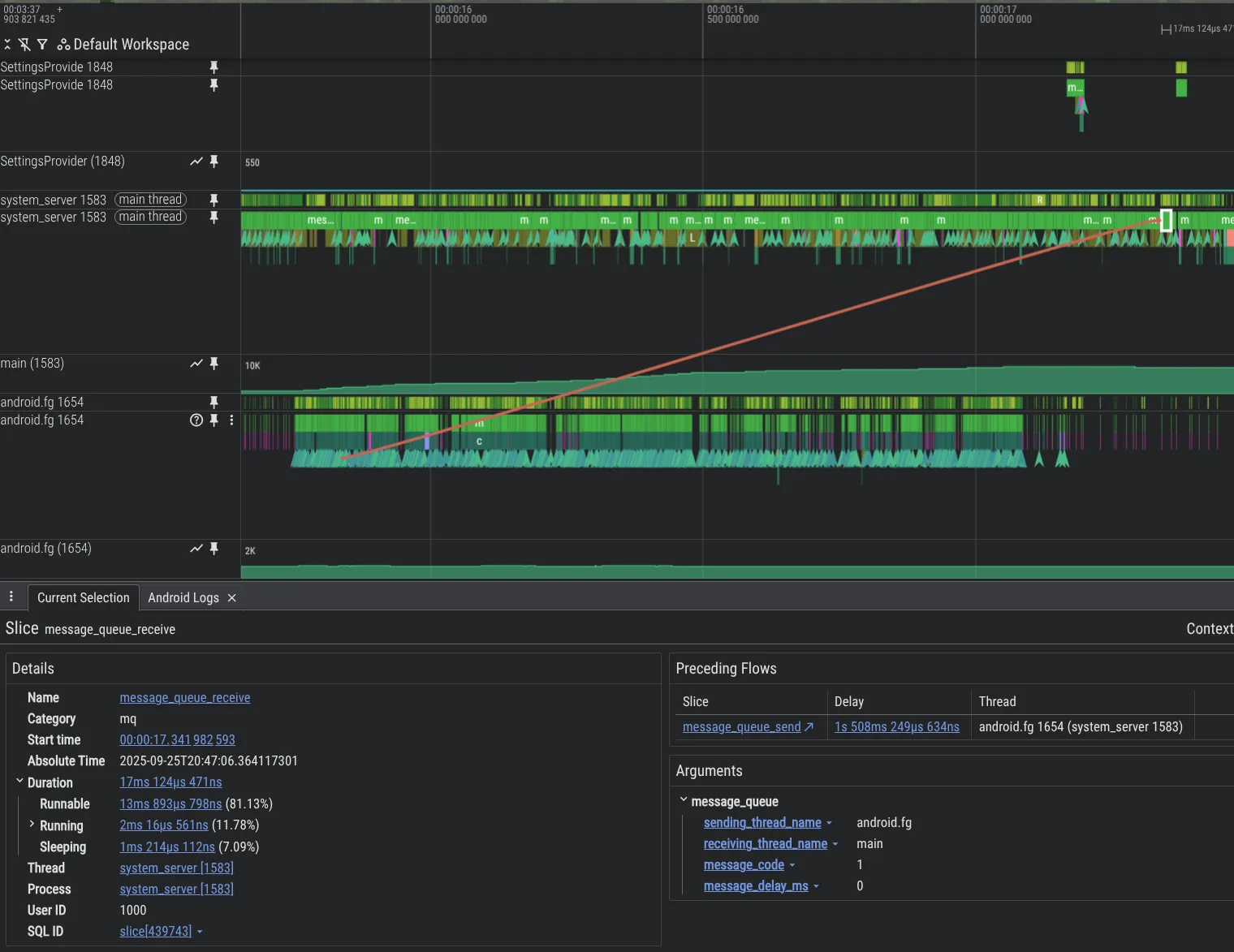

system_server प्रोसेस में MessageQueue ट्रेसिंग की सुविधा चालू करने के लिए, अपने Perfetto कॉन्फ़िगरेशन में यह जानकारी शामिल करें:

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

असर

DeliQueue, MessageQueue से लॉक हटाकर सिस्टम और ऐप्लिकेशन की परफ़ॉर्मेंस को बेहतर बनाता है.

• सिंथेटिक बेंचमार्क: व्यस्त कतारों में मल्टी-थ्रेड किए गए इंसर्शन,लेगसी MessageQueue की तुलना में 5, 000 गुना ज़्यादा तेज़ी से होते हैं. ऐसा बेहतर कॉन्करेंसी (ट्राइबर स्टैक) और तेज़ी से इंसर्शन (मिन-हीप) की वजह से होता है.
• इंटरनल बीटा टेस्टर से मिले Perfetto ट्रेस में, हमें लॉक कंटेंशन में ऐप्लिकेशन की मुख्य थ्रेड के समय में 15% की कमी दिखी.
• एक ही टेस्ट डिवाइस पर, लॉक कंटेंशन कम होने से उपयोगकर्ता अनुभव में काफ़ी सुधार होता है. जैसे:
  • ऐप्लिकेशन में 4% फ़्रेम छूट गए.
  • सिस्टम यूज़र इंटरफ़ेस (यूआई) और लॉन्चर के साथ इंटरैक्ट करते समय, 7.7% फ़्रेम छूट गए.
  • ऐप्लिकेशन चालू होने से लेकर पहली बार फ़्रेम दिखने के बीच लगने वाले समय में 9.1% की कमी आई. यह कमी 95%ile पर हुई.

अगले चरण

DeliQueue को Android 17 में मौजूद ऐप्लिकेशन के लिए रोल आउट किया जा रहा है. ऐप्लिकेशन डेवलपर को, Android Developers ब्लॉग पर जाकर, बिना लॉक के MessageQueue की सुविधा के लिए ऐप्लिकेशन तैयार करने के बारे में पढ़ना चाहिए. इससे उन्हें अपने ऐप्लिकेशन की जांच करने का तरीका पता चलेगा.

रेफ़रंस

[1] ट्राइबर, आर॰के॰, 1986. सिस्टम प्रोग्रामिंग: पैरललिज़्म से निपटना. इंटरनैशनल बिज़नेस मशीन कॉर्पोरेशन, थॉमस जे॰ वॉटसन रिसर्च सेंटर.

[2] गोएट्ज़, बी., पीयरल्स, टी., ब्लॉक, जे॰, बोबीर, जे॰, होम्स, डी., और डी॰ ली (2006). Java Concurrency in Practice. Addison-Wesley Professional.
