في الإصدار 17 من نظام التشغيل Android، ستتلقّى التطبيقات التي تستهدف الإصدار 37 من حزمة SDK أو إصدارًا أحدث عملية تنفيذ جديدة لفئة MessageQueue تكون غير قابلة للقفل. يحسّن التنفيذ الجديد الأداء ويقلّل من اللقطات التي لم يتم عرضها، ولكن قد يؤدي إلى تعطُّل العملاء الذين يعتمدون على الحقول والأساليب الخاصة في MessageQueue. لمزيد من المعلومات عن تغيير السلوك وكيفية الحدّ من تأثيره، اطّلِع على مستندات تغيير سلوك MessageQueue. تقدّم مشاركة المدونة الفنية هذه نظرة عامة على إعادة تصميم MessageQueue وكيفية تحليل مشاكل تعارض القفل باستخدام Perfetto.

يُشغّل Looper سلسلة التعليمات الخاصة بواجهة المستخدم لكل تطبيق Android. يستردّ العمل من MessageQueue، ويرسله إلى Handler، ثم يكرّر العملية. على مدار عقدَين من الزمن، استخدمت MessageQueue قفل شاشة واحدًا (أي synchronized مجموعة رموز) لحماية حالتها.

يقدّم نظام التشغيل Android 17 تحديثًا مهمًا لهذا المكوّن: تنفيذ بدون قفل باسم DeliQueue.

توضّح هذه المشاركة كيف تؤثّر عمليات القفل في أداء واجهة المستخدم، وكيفية تحليل هذه المشاكل باستخدام أداة Perfetto، والخوارزميات والتحسينات المحدّدة المستخدَمة لتحسين سلسلة التعليمات الرئيسية في Android.

المشكلة: تعارض القفل وعكس الأولوية

كانت وظيفة MessageQueue القديمة تعمل كقائمة انتظار ذات أولوية محمية بقفل واحد. إذا نشرت سلسلة تعليمات في الخلفية رسالة أثناء إجراء سلسلة تعليمات الرئيسية لصيانة صفّ، ستحظر سلسلة تعليمات في الخلفية سلسلة تعليمات الرئيسية.

عندما تتنافس سلسلتان أو أكثر من سلاسل التعليمات البرمجية على الاستخدام الحصري للقفل نفسه، يُطلق على ذلك تنازع القفل. يمكن أن يؤدي هذا التعارض إلى انعكاس الأولوية، ما يؤدي إلى حدوث إيقاف مؤقت لعرض واجهة المستخدم ومشاكل أخرى في الأداء.

يمكن أن تحدث مشكلة "قلب الأولويات" عندما يتم إجبار سلسلة تعليمات ذات أولوية عالية (مثل سلسلة واجهة المستخدم) على انتظار سلسلة تعليمات ذات أولوية منخفضة. لنأخذ التسلسل التالي كمثال:

1. يحصل مؤشر ترابط الخلفية منخفض الأولوية على قفل MessageQueue لنشر نتيجة العمل الذي نفّذه.
2. تصبح سلسلة المحادثات ذات الأولوية المتوسطة قابلة للتنفيذ، ويخصّص لها برنامج جدولة النواة وقتًا لوحدة المعالجة المركزية، ما يؤدي إلى إيقاف سلسلة المحادثات ذات الأولوية المنخفضة.
3. تُنهي سلسلة واجهة المستخدم ذات الأولوية العالية مهمتها الحالية وتحاول القراءة من قائمة الانتظار، ولكن يتم حظرها لأنّ سلسلة التعليمات ذات الأولوية المنخفضة تحتفظ بدالة الاستبعاد المتبادل.

تحظر سلسلة التعليمات ذات الأولوية المنخفضة سلسلة واجهة المستخدم، ويؤدي العمل ذو الأولوية المتوسطة إلى تأخيرها أكثر.

تحليل التنازع باستخدام Perfetto

يمكنك تشخيص هذه المشاكل باستخدام Perfetto. في عملية تتبُّع عادية، ينتقل مؤشر ترابط محظور على قفل مراقبة إلى حالة السكون، ويعرض Perfetto شريحة تشير إلى مالك القفل.

عند طلب بيانات التتبُّع، ابحث عن شرائح باسم "مراقبة التعارض مع …" متبوعة باسم سلسلة التعليمات البرمجية التي تملك القفل وموقع الرمز البرمجي الذي تم فيه الحصول على القفل.

دراسة حالة: بطء "مشغّل التطبيقات"

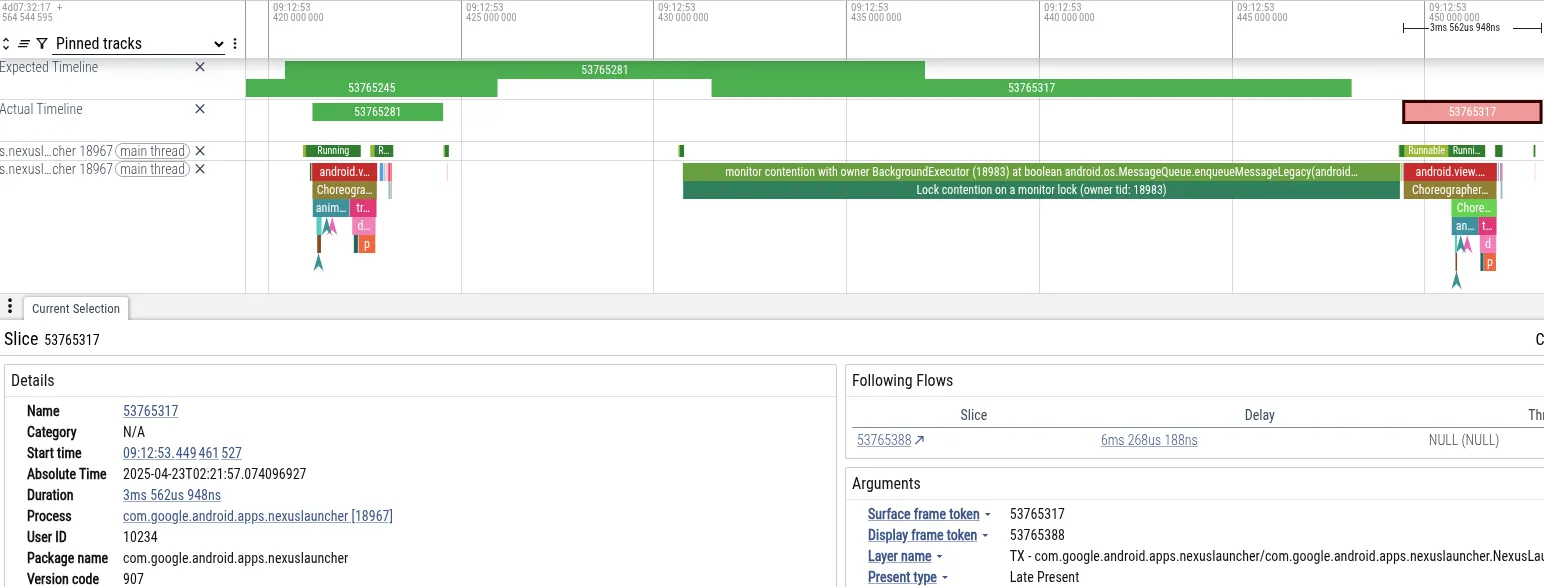

لتوضيح ذلك، لنحلّل تتبُّعًا واجه فيه المستخدم إيقافًا مؤقتًا لعرض واجهة المستخدم أثناء التنقّل إلى الصفحة الرئيسية على هاتف Pixel بعد التقاط صورة مباشرةً في تطبيق "الكاميرا". في ما يلي لقطة شاشة من Perfetto تعرض الأحداث التي أدّت إلى فقدان الإطار:

• العَرَض: لم يتمكّن مؤشر ترابط Launcher الرئيسي من الالتزام بالموعد النهائي لعرض اللقطة. تم حظرها لمدة 18 ملي ثانية، ما يتجاوز المهلة النهائية البالغة 16 ملي ثانية المطلوبة للعرض بمعدل 60 لقطة في الثانية.
• التشخيص: أظهرت أداة Perfetto أنّ سلسلة المحادثات الرئيسية محظورة على قفل MessageQueue. كانت سلسلة BackgroundExecutor تملك القفل.
• السبب الجذري: يتم تشغيل BackgroundExecutor على Process.THREAD_PRIORITY_BACKGROUND (أولوية منخفضة جدًا). نفّذت مهمة غير عاجلة (التحقّق من المدد القصوى لاستخدام التطبيقات). في الوقت نفسه، كانت سلاسل العمل ذات الأولوية المتوسطة تستخدم وقت وحدة المعالجة المركزية لمعالجة البيانات من الكاميرا. أوقف برنامج جدولة نظام التشغيل مؤقتًا سلسلة BackgroundExecutor لتشغيل سلاسل الكاميرا.

تسبّب هذا التسلسل في حظر سلسلة واجهة المستخدم في Launcher (أولوية عالية) بشكل غير مباشر من خلال سلسلة الوحدات العاملة (worker thread) في الكاميرا (أولوية متوسطة)، ما منع سلسلة الخلفية في Launcher (أولوية منخفضة) من تحرير القفل.

الاستعلام عن عمليات التتبُّع باستخدام PerfettoSQL

يمكنك استخدام PerfettoSQL للاستعلام عن بيانات التتبُّع بحثًا عن أنماط معيّنة. يكون هذا الإجراء مفيدًا إذا كان لديك مجموعة كبيرة من عمليات التتبُّع من أجهزة المستخدمين أو الاختبارات، وكنت تبحث عن عمليات تتبُّع معيّنة توضّح مشكلة.

على سبيل المثال، يعثر طلب البحث هذا على MessageQueue التنازع المتزامن مع اللقطات التي تم إسقاطها (بطء الأداء):

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

في هذا المثال الأكثر تعقيدًا، يمكنك ربط بيانات التتبُّع التي تتضمّن جداول متعدّدة لتحديد MessageQueue التنازع أثناء بدء تشغيل التطبيق:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

يمكنك استخدام "النموذج اللغوي الكبير" المفضّل لديك لكتابة طلبات بحث PerfettoSQL للعثور على أنماط أخرى.

في Google، نستخدم BigTrace لتنفيذ طلبات بحث PerfettoSQL على ملايين عمليات التتبُّع. ومن خلال ذلك، تأكّدنا من أنّ ما لاحظناه بشكل غير رسمي كان في الواقع مشكلة منهجية. كشفت البيانات أنّ MessageQueue تؤثّر في المستخدمين في جميع أنحاء النظام المتكامل، ما يؤكّد الحاجة إلى تغيير أساسي في البنية.

الحل: التزامن بدون قفل

لقد عالجنا مشكلة MessageQueue التنازع من خلال تنفيذ بنية بيانات غير قابلة للقفل، وذلك باستخدام عمليات ذاكرة ذرية بدلاً من الأقفال الحصرية لمزامنة الوصول إلى الحالة المشتركة. تكون بنية البيانات أو الخوارزمية غير قابلة للإغلاق إذا كان بإمكان سلسلة محادثات واحدة على الأقل إحراز تقدّم دائمًا بغض النظر عن سلوك الجدولة لسلاسل المحادثات الأخرى. من الصعب عادةً تحقيق هذه السمة، ولا يُنصح عادةً بمحاولة تحقيقها في معظم الرموز البرمجية.

العناصر الأساسية الذرية

تعتمد البرامج غير المتزامنة غالبًا على عناصر Read-Modify-Write الأساسية التي توفّرها الأجهزة.

في وحدات المعالجة المركزية ARM64 القديمة، كانت العمليات الذرية تستخدم حلقة Load-Link/Store-Conditional (LL/SC). تحمّل وحدة المعالجة المركزية قيمة وتضع علامة على العنوان. إذا كتب مؤشر ترابط آخر إلى هذا العنوان، سيتعذّر الوصول إلى المتجر، وستتم إعادة محاولة تنفيذ الحلقة. وبما أنّ سلاسل التعليمات يمكنها مواصلة المحاولة والنجاح بدون انتظار سلسلة تعليمات أخرى، فإنّ هذه العملية لا تتطلّب قفلًا.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(عرض في Compiler Explorer)

تتيح بنى ARM الأحدث (ARMv8.1) إضافات النظام الكبيرة (LSE) التي تتضمّن تعليمات على شكل "المقارنة والاستبدال" (CAS) أو "التحميل والإضافة" (الموضّحة أدناه). في Android 17، أضفنا إمكانية إلى برنامج التحويل البرمجي في "وقت تشغيل Android" (ART) لرصد ما إذا كان LSE متاحًا وإصدار تعليمات محسّنة:

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

في مقاييس الأداء، تحقّق التعليمات البرمجية التي تتضمّن معدّل تعارض مرتفعًا وتستخدم CAS زيادة في السرعة بمقدار 3 أضعاف تقريبًا مقارنةً بالتعليمات البرمجية التي تتضمّن LL/SC.

توفّر لغة برمجة Java عناصر أولية ذرية من خلال java.util.concurrent.atomic التي تعتمد على هذه التعليمات وغيرها من تعليمات وحدة المعالجة المركزية المتخصصة.

بنية البيانات: DeliQueue

لإزالة تعارض القفل من MessageQueue، صمّم مهندسونا بنية بيانات جديدة تُعرف باسم DeliQueue. يفصل DeliQueue عملية الإدراج Message عن عملية المعالجة Message:

1. قائمة Messages (حزمة Treiber): هي حزمة لا تتطلّب قفلًا. يمكن لأي سلسلة محادثات إرسال Messages جديدة هنا بدون تعارض.
2. قائمة الانتظار حسب الأولوية (Min-heap): مجموعة من Messages يتم التعامل معها، وهي مملوكة حصريًا لسلسلة مشّغل رسائل (وبالتالي لا يلزم إجراء أي مزامنة أو استخدام أي أقفال للوصول إليها).

إضافة إلى قائمة الانتظار: الدفع إلى حزمة Treiber

يتم الاحتفاظ بقائمة Messages في حزمة Treiber [1]، وهي حزمة غير قابلة للقفل تستخدم حلقة CAS لتعديل مؤشر العنوان.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

رمز المصدر مستند إلى كتاب Java Concurrency in Practice [2]، ومتاح على الإنترنت وتم إصداره في النطاق العام

يمكن لأي منتج إضافة Message جديدة إلى الحزمة في أي وقت. يشبه ذلك الحصول على تذكرة في محل لبيع الأطعمة الجاهزة، حيث يتم تحديد رقمك حسب وقت وصولك، ولكن لا يجب أن يتطابق ترتيب حصولك على الطعام مع رقمك. بما أنّها حزمة مرتبطة، فإنّ كل Message هي حزمة فرعية، ويمكنك معرفة شكل قائمة انتظار Message في أي وقت من خلال تتبُّع الرأس والتكرار للأمام، ولن ترى أي Message جديدة يتم إضافتها في الأعلى، حتى إذا تمت إضافتها أثناء عملية الانتقال.

إزالة العناصر من قائمة الانتظار: نقل مجمّع إلى كومة الحد الأدنى

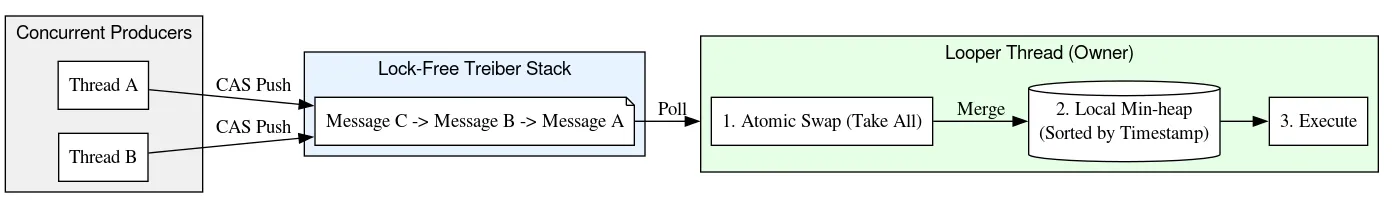

للعثور على Message التالي الذي يجب التعامل معه، يعالج Looper Messages جديدة من حزمة Treiber من خلال الانتقال إلى الحزمة بدءًا من الأعلى والتكرار إلى أن يعثر على آخر Message تمت معالجته سابقًا. أثناء اجتياز Looper للأسفل في الحزمة، يتم إدراج Message في الحد الأدنى من الكومة المرتبة حسب الموعد النهائي. بما أنّ Looper يملك الكومة حصريًا، يمكنه ترتيب Message ومعالجتها بدون عمليات قفل أو عمليات ذرية.

عند النزول إلى أسفل الحزمة، ينشئ Looper أيضًا روابط من Messages المكدّسة إلى العناصر السابقة، ما يؤدي إلى إنشاء قائمة مرتبطة بشكل مضاعف. إنّ إنشاء القائمة المرتبطة آمن لأنّه تتم إضافة الروابط التي تشير إلى أسفل الحزمة من خلال خوارزمية حزمة Treiber مع CAS، ولا تتم قراءة الروابط التي تشير إلى أعلى الحزمة وتعديلها إلا من خلال سلسلة المحادثات Looper. بعد ذلك، يتم استخدام روابط الرجوع هذه لإزالة Message من نقاط عشوائية في الحزمة في وقت O(1).

يتيح هذا التصميم إمكانية إدراج O(1) للمنتجين (سلاسل التعليمات التي تنشر العمل في الصفّ) ومعالجة O(log N) مستهلكة (Looper).

يؤدي استخدام الحد الأدنى من الكومة الثنائية لترتيب Message أيضًا إلى معالجة عيب أساسي في MessageQueue القديم، حيث كانت Message تُحفظ في قائمة مرتبطة بشكل فردي (مُحدّدة في الأعلى). في عملية التنفيذ القديمة، كانت الإزالة من الرأس O(1)، ولكن كان الإدراج في أسوأ الحالات O(N)، ما يؤدي إلى عدم التوسّع بشكل جيد في قوائم الانتظار المحمّلة بشكل زائد. في المقابل، يتم إدراج البيانات في min-heap وإزالتها منها بشكل لوغاريتمي، ما يوفّر أداءً تنافسيًا في المتوسط، ولكنّه يتفوّق حقًا في حالات الكمون الطويل.

في عملية تنفيذ قائمة الانتظار القديمة، استخدم المنتجون والمستهلك قفلًا لتنسيق الوصول الحصري إلى القائمة المرتبطة بشكل فردي الأساسية. في DeliQueue، تتعامل حزمة Treiber مع الوصول المتزامن، ويتعامل المستهلك الفردي مع ترتيب قائمة انتظار العمل.

الإزالة: الاتساق من خلال صفحات القبر

‫DeliQueue هي بنية بيانات مختلطة تجمع بين حزمة Treiber غير القابلة للتأمين وmin-heap ذات مؤشر ترابط واحد. إنّ الحفاظ على مزامنة هذين البنيتين بدون قفل عام يمثّل تحديًا فريدًا، إذ قد تكون الرسالة متوفّرة فعليًا في الحزمة ولكن تمت إزالتها منطقيًا من قائمة الانتظار.

لحلّ هذه المشكلة، تستخدم DeliQueue تقنية تُعرف باسم "تحديد حالة الحذف". يتتبّع كل Message موضعه في الحزمة من خلال مؤشرات الرجوع والتقدّم، وفهرسه في مصفوفة الكومة، وعلامة منطقية تشير إلى ما إذا تمت إزالته. عندما يكون Message جاهزًا للتنفيذ، سيعدّل مؤشر ترابط Looper علامة الإزالة باستخدام CAS، ثم سيزيله من الذاكرة المكدسة والذاكرة المجمّعة.

عندما يحتاج موضوع آخر إلى إزالة Message، لا يستخرجه على الفور من بنية البيانات. بدلاً من ذلك، سيحدث ما يلي:

1. الإزالة المنطقية: يستخدم مؤشر الترابط CAS لضبط علامة الإزالة الخاصة بـ Message بشكل ذري من "خطأ" إلى "صحيح". يظل Message في بنية البيانات كدليل على إزالته المعلقة، ويُعرف باسم "حجر القبر". وبمجرد وضع علامة على Message لإزالته، يتعامل معه DeliQueue كما لو أنّه لم يعُد موجودًا في قائمة الانتظار عند العثور عليه.
2. التنظيف المؤجّل: إنّ عملية الإزالة الفعلية من بنية البيانات هي من مسؤولية سلسلة التعليمات Looper، ويتم تأجيلها إلى وقت لاحق. بدلاً من تعديل الحزمة أو الكومة، يضيف مؤشر الإزالة Message إلى حزمة أخرى من قوائم التحرير المجانية غير المقفلة.
3. الإزالة البنيوية: يمكن Looper فقط التفاعل مع الكومة أو إزالة العناصر من المكدّس. وعندما يتم تنشيطه، يمحو قائمة المساحات الحرة ويعالج Message التي كانت تحتوي عليها. بعد ذلك، يتم إلغاء ربط كل Message بالحزمة وإزالته من الذاكرة المؤقتة.

يؤدي هذا النهج إلى إبقاء جميع عمليات إدارة الذاكرة المكدّسة في سلسلة تعليمات واحدة. ويقلّل من عدد العمليات المتزامنة وحواجز الذاكرة المطلوبة، ما يجعل المسار الحرج أسرع وأبسط.

التنقّل: أخطاء بسيطة في بيانات نموذج ذاكرة Java

تتضمّن معظم واجهات برمجة التطبيقات المتزامنة، مثل Future في مكتبة Java العادية أو Job وDeferred في Kotlin، آلية لإلغاء العمل قبل اكتماله. يتطابق مثيل أحد هذه الصفوف مع وحدة عمل أساسية بنسبة 1:1، ويؤدي استدعاء cancel على عنصر إلى إلغاء العمليات المحدّدة المرتبطة به.

تتضمّن أجهزة Android الحالية وحدات معالجة مركزية متعددة النواة وعمليات متزامنة لتجميع البيانات غير المرغوب فيها. ولكن عندما تم تطوير Android لأول مرة، كان من المكلف للغاية تخصيص عنصر واحد لكل وحدة عمل. نتيجةً لذلك، يتيح نظام التشغيل Android Handler إمكانية الإلغاء من خلال العديد من عمليات التحميل الزائد removeMessages، فبدلاً من إزالة  MessageMessage، تتم إزالة جميع Message التي تتطابق مع المعايير المحدّدة. من الناحية العملية، يتطلّب ذلك تكرار جميع Message التي تم إدراجها قبل removeMessages وإزالة تلك التي تتطابق.

عند التكرار للأمام، لا يتطلّب أحد سلاسل التعليمات سوى عملية ذرية واحدة منظَّمة لقراءة رأس المكدّس الحالي. بعد ذلك، يتم استخدام عمليات قراءة الحقول العادية للعثور على Message التالي. إذا عدّل سلسلة التعليمات Looper الحقول next أثناء إزالة Message، ستكون عملية الكتابة في Looper وعملية القراءة في سلسلة تعليمات أخرى غير متزامنتَين، وهذا ما يُعرف باسم تضارب البيانات. عادةً، يكون تعارض البيانات خطأً فادحًا يمكن أن يتسبّب في حدوث مشاكل كبيرة في تطبيقك، مثل تسريب البيانات والحلقات اللانهائية والأعطال والتجميد وغير ذلك. ومع ذلك، في ظل شروط ضيقة معيّنة، يمكن أن تكون تعارضات البيانات غير ضارة ضمن نموذج ذاكرة Java. لنفترض أنّنا نبدأ بمجموعة من:

ننفّذ عملية قراءة ذرية للرأس، ونرى A. يشير مؤشر العنصر التالي في A إلى B. في الوقت نفسه الذي تتم فيه معالجة الرسالة B، قد يزيل برنامج Looper الرسالتَين B وC من خلال تعديل الرسالة A لتشير إلى الرسالة C ثم إلى الرسالة D.

على الرغم من أنّه تتم إزالة B وC منطقيًا، يحتفظ B بمؤشره التالي إلى C، وC إلى D. يستمرّ مسار القراءة في التنقّل عبر العُقد المنفصلة التي تمت إزالتها، ثم يعود في النهاية إلى الحزمة النشطة في D.

من خلال تصميم DeliQueue للتعامل مع حالات التنافس بين اجتياز العناصر وإزالتها، نسمح بالتكرار الآمن بدون الحاجة إلى قفل.

Quitting: Native refcount

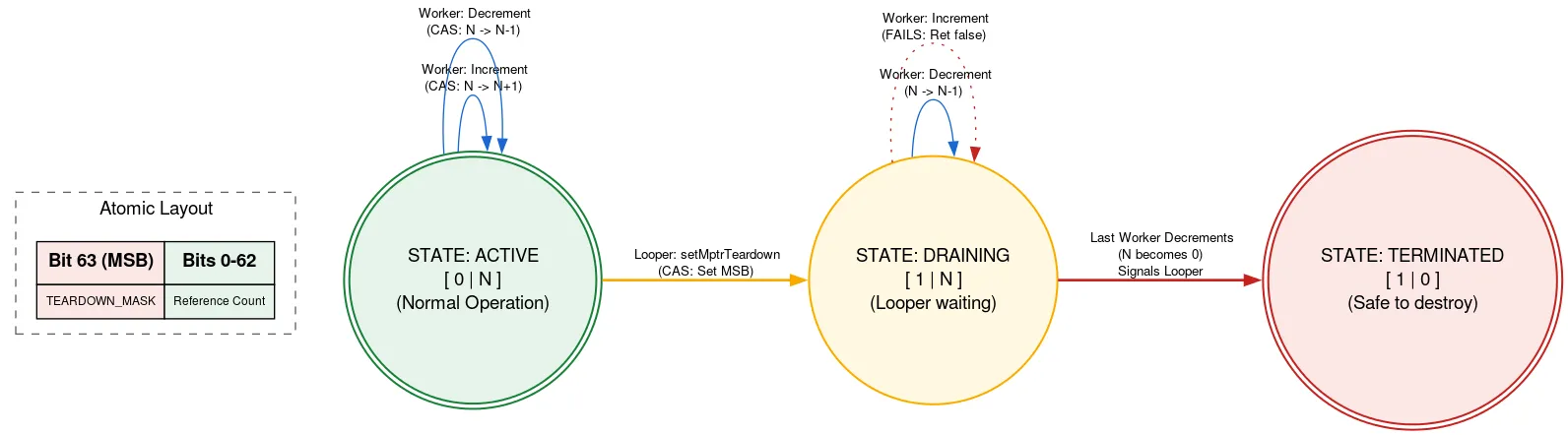

يتم الاحتفاظ بنسخة احتياطية من Looper من خلال عملية تخصيص أصلية يجب تحريرها يدويًا بعد إغلاق Looper. إذا كان هناك سلسلة محادثات أخرى تضيف Message أثناء إنهاء Looper، يمكن أن تستخدم التخصيص الأصلي بعد تحريره، ما يؤدي إلى انتهاك أمان الذاكرة. نمنع حدوث ذلك باستخدام tagged refcount، حيث يتم استخدام جزء واحد من الذرة للإشارة إلى ما إذا كان Looper سيتم إيقافه.

قبل استخدام التخصيص الأصلي، يقرأ أحد مؤشرات الترابط refcount atomic. إذا تم ضبط بت الإيقاف، سيتم عرض رسالة تفيد بأنّ Looper سيتم إيقافه ويجب عدم استخدام عملية التخصيص الأصلية. إذا لم يكن الأمر كذلك، تحاول CAS زيادة عدد سلاسل المحادثات النشطة باستخدام التخصيص الأصلي. بعد تنفيذ ما يجب تنفيذه، يتم إنقاص العدد. إذا تم ضبط بت الإيقاف بعد الزيادة ولكن قبل الإنقاص، وأصبح العدد الآن صفرًا، سيتم تنبيه سلسلة المحادثات Looper.

عندما يكون مؤشر ترابط Looper جاهزًا للخروج، يستخدم CAS لضبط بت الخروج في الذرة. إذا كان عدد المراجع 0، يمكنه المتابعة لتحرير التخصيص الأصلي. بخلاف ذلك، يتم إيقافها مؤقتًا، مع العلم أنّه سيتم تنشيطها عندما يخفّض آخر مستخدم للتخصيص الأصلي عدد المراجع. يعني هذا الأسلوب أنّ سلسلة التعليمات Looper تنتظر تقدّم سلاسل التعليمات الأخرى، ولكن فقط عند إيقافها. يحدث ذلك مرة واحدة فقط ولا يتأثر بالأداء، ويحافظ على الرمز الآخر لاستخدام التخصيص الأصلي بدون أي قيود.

هناك الكثير من الحيل والتعقيدات الأخرى في عملية التنفيذ. يمكنك الاطّلاع على مزيد من المعلومات حول DeliQueue من خلال مراجعة رمز المصدر.

التحسين: البرمجة بدون فروع

أثناء تطوير DeliQueue واختبارها، أجرى الفريق العديد من مقاييس الأداء ووضعوا بعناية ملفات تعريف للتعليمات البرمجية الجديدة. إحدى المشاكل التي تم رصدها باستخدام أداة simpleperf هي عمليات إفراغ خطوط الأنابيب الناتجة عن رمز المقارنة Message.

يستخدم برنامج المقارنة العادي عمليات الانتقال الشرطية، مع تبسيط الشرط الخاص بتحديد Message الذي يأتي أولاً على النحو التالي:

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

يتم تجميع هذا الرمز في عمليات انتقال شرطية (التعليمات b.le وcbnz). عندما تواجه وحدة المعالجة المركزية فرعًا شرطيًا، لا يمكنها معرفة ما إذا كان سيتم تنفيذ الفرع إلى أن يتم حساب الشرط، وبالتالي لا تعرف التعليمات التي يجب قراءتها بعد ذلك، وعليها التخمين باستخدام أسلوب يُعرف باسم توقّع الفروع. في حالة البحث الثنائي، سيكون اتجاه الفرع مختلفًا بشكل غير متوقّع في كل خطوة، لذا من المحتمل أن تكون نصف التوقعات خاطئة. غالبًا ما تكون عملية توقّع الفروع غير فعّالة في خوارزميات البحث والترتيب (مثل الخوارزمية المستخدَمة في الحد الأدنى من الكومة)، لأنّ تكلفة التخمين الخاطئ أكبر من التحسّن الناتج عن التخمين الصحيح. عندما تخطئ أداة توقّع الفروع، عليها التخلّي عن العمل الذي أنجزته بعد افتراض القيمة المتوقّعة، والبدء من جديد من المسار الذي تم اتّخاذه فعليًا، ويُعرف ذلك باسم إفراغ خط الأنابيب.

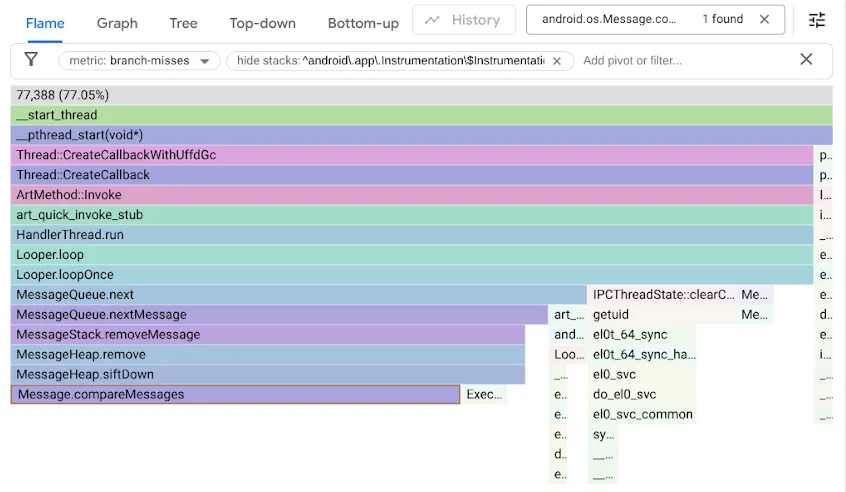

للعثور على هذه المشكلة، حلّلنا مقاييس الأداء باستخدام عدّاد الأداء branch-misses، الذي يسجّل عمليات تتبُّع تسلسل استدعاء الدوال البرمجية التي تخمّن فيها أداة توقّع الفروع بشكل خاطئ. بعد ذلك، عرضنا النتائج باستخدام Google pprof، كما هو موضّح أدناه:

تذكَّر أنّ الرمز MessageQueue الأصلي كان يستخدم قائمة مرتبطة بشكل فردي لصفّ الانتظار المرتّب. سيؤدي الإدراج إلى اجتياز القائمة بترتيب مرتّب كبحث خطي، والتوقّف عند العنصر الأول الذي يتجاوز نقطة الإدراج وربط Message الجديد قبله. كانت إزالة الرأس تتطلّب ببساطة إلغاء ربطها. في المقابل، تستخدم DeliQueue الحد الأدنى من الكومة، حيث تتطلّب عمليات التغيير إعادة ترتيب بعض العناصر (الترشيح للأعلى أو للأسفل) مع تعقيد لوغاريتمي في بنية بيانات متوازنة، حيث يكون لأي مقارنة فرصة متساوية لتوجيه الاجتياز إلى عنصر فرعي أيسر أو إلى عنصر فرعي أيمن. الخوارزمية الجديدة أسرع بشكل مقارب، ولكنّها تكشف عن عنق زجاجة جديد لأنّ رمز البحث يتوقف بسبب عدم العثور على الفروع نصف الوقت.

بعد أن لاحظنا أنّ عدم توفّر الفروع كان يؤدي إلى إبطاء رمز الذاكرة المؤقتة، عملنا على تحسين الرمز باستخدام البرمجة بدون فروع:

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

لفهم عملية التحسين، فكِّك المثالَين في Compiler Explorer واستخدِم LLVM-MCA، وهو محاكي لوحدة المعالجة المركزية يمكنه إنشاء مخطط زمني تقديري لدورات وحدة المعالجة المركزية.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

لاحظ الفرع الشرطي الوحيد، b.le، الذي يتجنّب مقارنة الحقلَين insertSeq إذا كانت النتيجة معروفة مسبقًا من خلال مقارنة الحقلَين when.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

في هذه الحالة، يستغرق التنفيذ بدون فروع عددًا أقل من الدورات والتعليمات مقارنةً بأقصر مسار عبر الرمز البرمجي الذي يتضمّن فروعًا، ما يجعله أفضل في جميع الحالات. وقد أدّى التنفيذ الأسرع بالإضافة إلى إلغاء الفروع التي تم توقّعها بشكل خاطئ إلى تحسُّن بعض مقاييس الأداء بمقدار 5 مرّات.

ومع ذلك، لا يمكن تطبيق هذه التقنية دائمًا. تتطلّب الطرق غير المتفرّعة بشكل عام تنفيذ عمل سيتم تجاهله، وإذا كان الفرع قابلاً للتوقّع في معظم الأوقات، يمكن أن يؤدي هذا العمل الضائع إلى إبطاء الرمز. بالإضافة إلى ذلك، يؤدي حذف فرع غالبًا إلى حدوث اعتماد على البيانات. تنفّذ وحدات المعالجة المركزية الحديثة عمليات متعددة في كل دورة، ولكن لا يمكنها تنفيذ تعليمات إلا بعد أن تصبح مدخلاتها من التعليمات السابقة جاهزة. في المقابل، يمكن لوحدة المعالجة المركزية التخمين بشأن البيانات في الفروع، والعمل مسبقًا إذا تم توقّع أحد الفروع بشكل صحيح.

الاختبار والتحقّق من الصحة

من الصعب جدًا التحقّق من صحة الخوارزميات غير المتزامنة.

بالإضافة إلى اختبارات الوحدات القياسية للتحقّق المستمر من الصحة أثناء التطوير، كتبنا أيضًا اختبارات إجهاد صارمة للتحقّق من ثبات قائمة الانتظار ومحاولة إحداث تضارب في البيانات إذا كانت موجودة. في مختبرات الاختبار، يمكننا تشغيل ملايين من حالات الاختبار على الأجهزة المحاكية وعلى الأجهزة الحقيقية.

باستخدام أداة Java ThreadSanitizer (JTSan)، يمكننا استخدام الاختبارات نفسها لرصد بعض حالات تضارب البيانات في الرمز البرمجي أيضًا. لم يعثر JTSan على أي مشاكل في تداخل البيانات في DeliQueue، ولكنّه رصد بشكل مفاجئ خطأين في التزامن في إطار عمل Robolectric، وقد أصلحناهما على الفور.

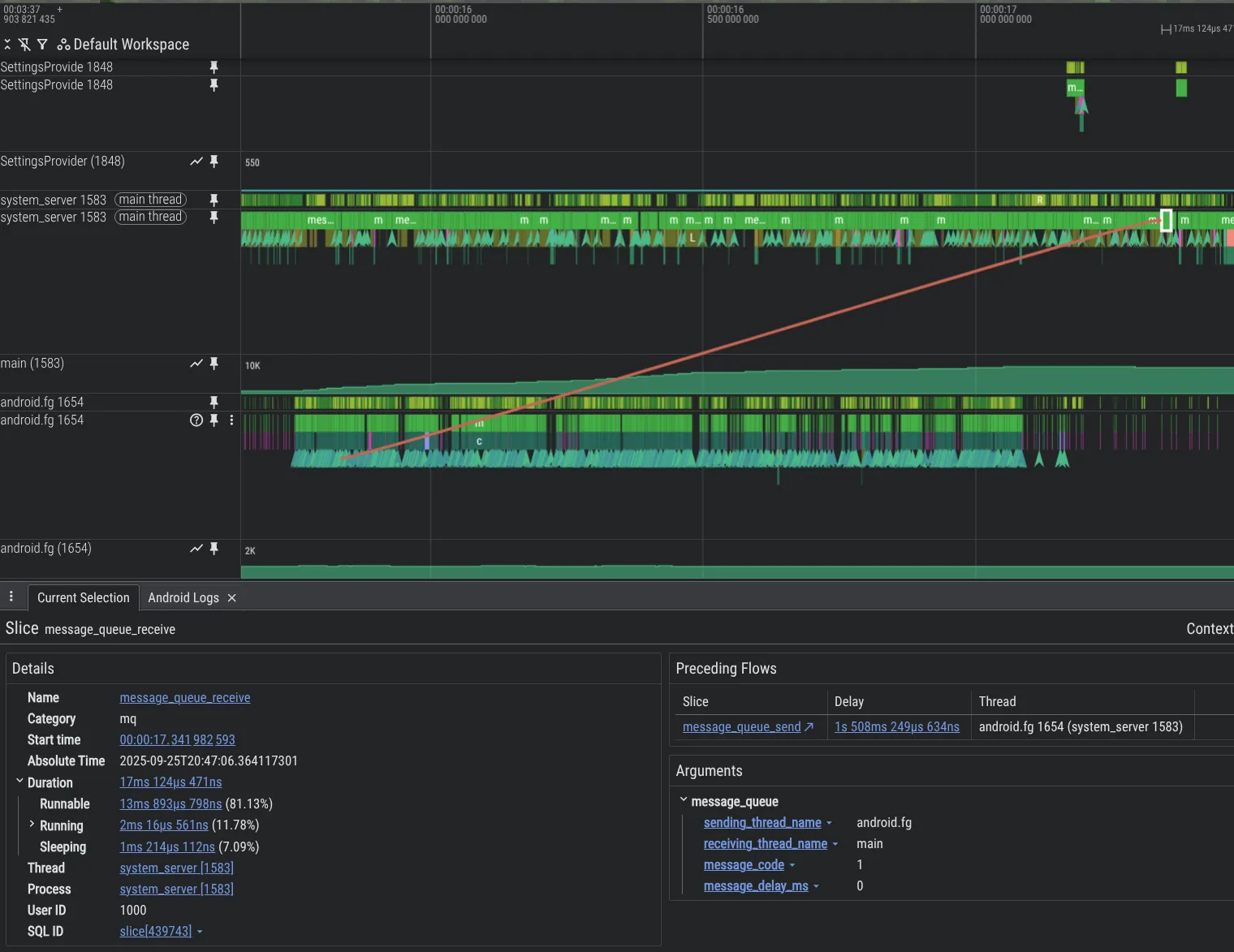

لتحسين إمكانات تصحيح الأخطاء، أنشأنا أدوات تحليل جديدة. في ما يلي مثال يوضّح مشكلة في رمز نظام Android الأساسي حيث يؤدي أحد سلاسل التعليمات إلى إرهاق سلسلة تعليمات أخرى باستخدام Message، ما يؤدي إلى تراكم كبير في المهام، وهو ما يمكن رصده في Perfetto بفضل ميزة قياس حالة التطبيق MessageQueue التي أضفناها.

لتفعيل MessageQueue تتبُّع الأخطاء في عملية system_server، أدرِج ما يلي في إعدادات Perfetto:

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

التأثير

يحسّن DeliQueue أداء النظام والتطبيقات من خلال إزالة عمليات القفل من MessageQueue.

• مقاييس الأداء الاصطناعية: عمليات الإدراج المتعددة الخيوط في قوائم الانتظار المشغولة أسرع بما يصل إلى 5,000 مرة من MessageQueue القديم، وذلك بفضل التزامن المحسّن (مجموعة Treiber) وعمليات الإدراج الأسرع (min-heap).
• في عمليات تتبُّع Perfetto التي تم الحصول عليها من مختبِري الإصدار التجريبي الداخليين، نلاحظ انخفاضًا بنسبة% 15 في الوقت الذي يستغرقه مؤشر ترابط التطبيق الرئيسي في انتظار قفل.
• على أجهزة الاختبار نفسها، يؤدي تقليل تعارض القفل إلى تحسينات كبيرة في تجربة المستخدم، مثل:
  • ‫-4% من اللقطات الفائتة في التطبيقات
  • ‫-7.7% من اللقطات التي لم يتم عرضها في تفاعلات واجهة مستخدم النظام وLauncher
  • انخفاض بنسبة %9.1 في الوقت المستغرَق منذ بدء تشغيل التطبيق إلى عرض اللقطة الأولى، وذلك عند الشريحة المئوية الخامسة والتسعين.

الخطوات التالية

سيتم طرح DeliQueue في تطبيقات Android 17. على مطوّري التطبيقات مراجعة مقالة "إعداد تطبيقك لاستخدام MessageQueue الجديد غير المتزامن" في مدوّنة "مطوّرو تطبيقات Android" لمعرفة كيفية اختبار تطبيقاتهم.

المراجع

[1] Treiber, R.K., ‫1986 برمجة الأنظمة: التعامل مع التوازي International Business Machines Incorporated, Thomas J. Watson Research Center.

[2] Goetz, B., Peierls, T., Bloch, J., Bowbeer, J., Holmes, D., & Lea, D. (2006). Java Concurrency in Practice Addison-Wesley Professional.
