資訊方塊版本管理

在 Wear OS 裝置上，動態磚是由兩個主要元件算繪而成，且各自有獨立的版本。為確保應用程式動態磚在所有裝置上都能正常運作，請務必瞭解這項基礎架構。

Jetpack 圖塊相關程式庫：這些程式庫 (包括 Wear Tiles 和 Wear ProtoLayout) 會嵌入應用程式中，而開發人員可以控管版本。應用程式會使用這些程式庫建構 TileBuilder.Tile 物件 (代表動態磚的資料結構)，以回應系統的 onTileRequest() 呼叫。
ProtoLayout 算繪器：這個系統元件負責在螢幕上算繪 Tile 物件，並處理使用者互動。應用程式開發人員無法控制轉譯器版本，且不同裝置的轉譯器版本可能不同，即使是硬體相同的裝置也不例外。

動態磚的外觀或行為會因應用程式的 Jetpack 動態磚程式庫版本，以及使用者裝置上的 ProtoLayout Renderer 版本而異。舉例來說，某裝置可能支援旋轉或顯示心率資料，另一裝置則可能不支援。

本文說明如何讓應用程式與不同版本的 Tiles 程式庫和 ProtoLayout Renderer 相容。並說明如何遷移至較高版本的 Jetpack 程式庫。

考慮相容性

如要建立可在各種裝置上正常運作的資訊方塊，請考慮支援不同功能。您可以透過兩種主要策略達成這個目標：在執行階段偵測轉譯器功能，以及提供內建的回溯機制。

偵測轉譯器功能

你可以根據特定裝置提供的功能，動態變更動態磚的版面配置。

偵測轉譯器版本

使用傳遞至 onTileRequest() 方法的 DeviceParameters 物件的 getRendererSchemaVersion() 方法。這個方法會傳回裝置上 ProtoLayout Renderer 的主要和子版本號碼。
然後，您可以在 onTileRequest() 實作中運用條件邏輯，根據偵測到的轉譯器版本調整動態磚的設計或行為。

`@RequiresSchemaVersion` 註解

ProtoLayout 方法上的 @RequiresSchemaVersion 註解，表示該方法如要按照文件所述運作，所需的最低算繪器結構定義版本 (範例)。
- 呼叫的方法需要比裝置上可用的更高版本，雖然不會導致應用程式當機，但可能會導致內容未顯示或功能遭到忽略。

版本偵測範例

val rendererVersion = requestParams.deviceConfiguration.rendererSchemaVersion

val arcElement =
    // DashedArcLine has the annotation @RequiresSchemaVersion(major = 1, minor = 500)
    // and so is supported by renderer versions 1.500 and greater
    if (
        rendererVersion.major > 1 ||
        (rendererVersion.major == 1 && rendererVersion.minor >= 500)
    ) {
        // Use DashedArcLine if the renderer supports it …
        DashedArcLine.Builder()
            .setLength(degrees(270f))
            .setThickness(8f)
            .setLinePattern(
                LayoutElementBuilders.DashedLinePattern.Builder()
                    .setGapSize(8f)
                    .setGapInterval(10f)
                    .build()
            )
            .build()
    } else {
        // … otherwise use ArcLine.
        ArcLine.Builder().setLength(degrees(270f)).setThickness(dp(8f)).build()
    }Tile.kt

提供備援

部分資源可讓您直接在建構工具中定義備援。這通常比檢查轉譯器版本簡單，而且是可用的偏好做法。

常見用途是提供靜態圖片，做為 Lottie 動畫的備用圖片。如果裝置不支援 Lottie 動畫，系統會改為算繪靜態圖片。

val lottieImage =
    ResourceBuilders.ImageResource.Builder()
        .setAndroidLottieResourceByResId(
            ResourceBuilders.AndroidLottieResourceByResId.Builder(R.raw.lottie)
                .setStartTrigger(createOnVisibleTrigger())
                .build()
        )
        // Fallback if lottie is not supported
        .setAndroidResourceByResId(
            ResourceBuilders.AndroidImageResourceByResId.Builder()
                .setResourceId(R.drawable.lottie_fallback)
                .build()
        )
        .build()Animations.kt

使用不同的算繪器版本進行測試

如要針對不同版本的算繪器測試動態磚，請將動態磚部署至不同版本的 Wear OS 模擬器。(在實體裝置上，ProtoLayout Renderer 更新會透過 Play 商店或系統更新提供。(無法強制安裝特定版本的轉譯器)。

Android Studio 的「動態磚預覽」功能會使用嵌入程式碼所依附 Jetpack ProtoLayout 程式庫的算繪器，因此測試動態磚的另一種做法是依附不同版本的 Jetpack 程式庫。

遷移至 Tiles 1.5 / ProtoLayout 1.3 (Material 3 Expressive)

請更新 Jetpack 圖塊程式庫，充分運用最新強化功能，包括 UI 變更，讓圖塊與系統完美整合。

Jetpack Tiles 1.5 和 Jetpack ProtoLayout 1.3 推出多項重大改善和異動。包括：

類似 Compose 的 API，用於說明 UI。
Material 3 Expressive 元件，包括底部貼邊按鈕，以及支援強化視覺效果：Lottie 動畫、更多漸層類型和新的弧線樣式。注意：部分功能不需遷移至新版 API 也能使用。

建議

遷移動態磚時，請遵循下列建議：

同時遷移所有動態磚。請避免在應用程式中混用動態磚版本。雖然 Material 3 元件位於獨立構件 (androidx.wear.protolayout:protolayout-material3) 中，因此技術上可以在同一個應用程式中同時使用 M2.5 和 M3 動態磚，但除非絕對必要 (例如應用程式有大量動態磚，無法一次全數遷移)，否則我們強烈建議不要採取這種做法。
採用資訊方塊使用者體驗指南。由於資訊方塊的結構高度化且採用範本，請使用現有範例中的設計做為自有設計的起點。
測試各種螢幕和字型大小。方塊通常包含大量資訊，因此文字 (尤其是按鈕上的文字) 容易溢位和遭到裁剪。為盡量減少這種情況，請使用預先建構的元件，並避免進行大規模自訂。使用 Android Studio 的動態磚預覽功能，以及多部實體裝置進行測試。

遷移流程

如要遷移動態磚，請按照下列步驟操作：

更新依附元件

請先更新 build.gradle.kts 檔案。更新版本，並將 protolayout-material 依附元件變更為 protolayout-material3，如下所示：

// In build.gradle.kts

//val tilesVersion = "1.4.1"
//val protoLayoutVersion = "1.2.1"

// Use these versions for M3.
val tilesVersion = "1.5.0"
val protoLayoutVersion = "1.3.0"

 dependencies {
     // Use to implement support for wear tiles
     implementation("androidx.wear.tiles:tiles:$tilesVersion")

     // Use to utilize standard components and layouts in your tiles
     implementation("androidx.wear.protolayout:protolayout:$protoLayoutVersion")

     // Use to utilize components and layouts with Material Design in your tiles
     // implementation("androidx.wear.protolayout:protolayout-material:$protoLayoutVersion")
     implementation("androidx.wear.protolayout:protolayout-material3:$protoLayoutVersion")

     // Use to include dynamic expressions in your tiles
     implementation("androidx.wear.protolayout:protolayout-expression:$protoLayoutVersion")

     // Use to preview wear tiles in your own app
     debugImplementation("androidx.wear.tiles:tiles-renderer:$tilesVersion")

     // Use to fetch tiles from a tile provider in your tests
     testImplementation("androidx.wear.tiles:tiles-testing:$tilesVersion")
 }

TileService 幾乎沒有變動

這次遷移的主要變更會影響 UI 元件。因此，您的 TileService 實作 (包括任何資源載入機制) 應該只需要進行極少修改，甚至完全不需要修改。

主要例外狀況是資訊方塊活動追蹤：如果應用程式使用 onTileEnterEvent() 或 onTileLeaveEvent()，建議您遷移至 onRecentInteractionEventsAsync()。從 API 36 開始，系統會批次處理這些事件。

調整版面配置產生程式碼

在 ProtoLayout 1.2 (M2.5) 中，onTileRequest() 方法會傳回 TileBuilders.Tile。這個物件包含各種元素，包括 TimelineBuilders.Timeline，而後者又包含 LayoutElement，用於說明動態磚的 UI。

在 ProtoLayout 1.3 (M3) 中，雖然整體資料結構和流程沒有改變，但 LayoutElement 現在是採用以 Compose 為靈感的做法建構，並以定義的插槽為基礎配置版面 (從上到下依序為 titleSlot (選用；通常用於主要標題或標頭)、mainSlot (必要；用於核心內容) 和 bottomSlot (選用；通常用於動作，例如邊緣按鈕，或補充資訊，例如簡短文字)。這個版面配置是由 primaryLayout() 函式建構。

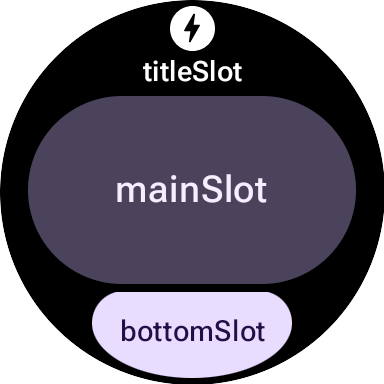

顯示 mainSlot、titleSlot、bottomSlot 的動態磚版面配置 — **圖 1.**：資訊方塊的版位。

比較 M2.5 和 M3 版面配置函式

M2.5

fun myLayout(
    context: Context,
    deviceConfiguration: DeviceParametersBuilders.DeviceParameters
) =
    PrimaryLayout.Builder(deviceConfiguration)
        .setResponsiveContentInsetEnabled(true)
        .setContent(
            Text.Builder(context, "Hello World!")
                .setTypography(Typography.TYPOGRAPHY_BODY1)
                .build()
        )
        .build()Versioning.kt

M3

fun myLayout(
    context: Context,
    deviceConfiguration: DeviceParametersBuilders.DeviceParameters,
) =
    materialScope(context, deviceConfiguration) {
        primaryLayout(mainSlot = { text("Hello, World!".layoutString) })
    }Versioning.kt

如要強調主要差異，請按照下列步驟操作：

淘汰建構工具。Material UI 元件先前的建構工具模式，已替換為更具宣告性的 Compose 風格語法。(字串/顏色/修飾符等非 UI 元件也會取得新的 Kotlin 包裝函式)。
標準化的初始化和版面配置函式。M3 版面配置依賴標準化的初始化和結構函式：materialScope() 和 primaryLayout()。這些必要函式會初始化 M3 環境 (主題設定、使用 materialScope 的元件範圍)，並定義主要以插槽為基礎的版面配置 (使用 primaryLayout)。每個版面配置都必須呼叫這兩個函式一次。

主題設定

Material 3 推出多項主題設定異動，包括動態色彩，以及擴充的字體排版和形狀選項。

顏色

Material 3 Expressive 的一大特色是「動態主題」：啟用這項功能 (預設為開啟) 的圖塊會以系統提供的主題顯示 (視使用者的裝置和設定而定)。

M3 的另一項變更，是擴充了顏色權杖的數量，從 4 個增加到 29 個。新的顏色符記位於 ColorScheme 類別中。

字體排版

與 M2.5 類似，M3 很大程度上依賴預先定義的字型大小常數，因此不建議直接指定字型大小。這些常數位於 Typography 類別中，提供稍微擴大的範圍，以及更多具表現力的選項。

如要查看完整詳細資料，請參閱字體排版說明文件。

圖案

大多數 M3 元件的形狀和顏色都可以變化。

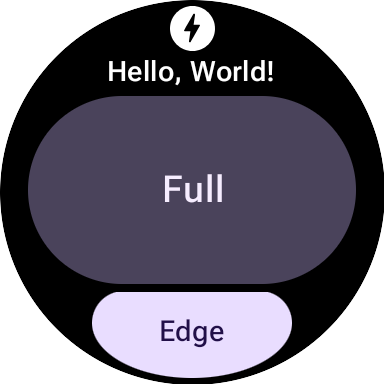

形狀為 full 的 textButton (位於 mainSlot 中)：

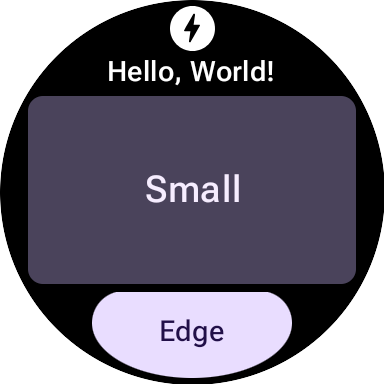

與形狀相同的文字按鈕 small：

元件

M3 元件比 M2.5 元件更具彈性，也更方便設定。M2.5 通常需要不同的元件，才能提供各種視覺處理方式，而 M3 則經常使用通用且高度可設定的基本元件，並提供良好的預設值。

這項原則也適用於根版面配置。在 M2.5 中，這可以是 PrimaryLayout 或 EdgeContentLayout。在 M3 中，建立單一頂層 MaterialScope 後，即可呼叫 primaryLayout() 函式。這個函式會直接傳回根版面配置 (不需要建構工具)，並接受多個版位的 LayoutElements，例如 titleSlot、mainSlot 和 bottomSlot。您可以使用具體的 UI 元件 (例如 text()、button() 或 card() 傳回的元件)，或版面配置結構 (例如 LayoutElementBuilders 中的 Row 或 Column)，填入這些版位。

主題是 M3 的另一項重要強化功能。根據預設，UI 元素會自動遵循 M3 樣式規格，並支援動態主題。

M2.5	M3
互動式元素
`Button` 或 `Chip`	按鈕：`button`、`avatarButton()`、`compactButton()`、`iconEdgeButton()`、`imageButton()`、`textButton()`、`textEdgeButton()`。卡片：`card()`、`appCard()`、`graphicDataCard()`、`iconDataCard()`、`textDataCard()`、`titleCard()`。
Text
`Text`	`text()`
進度指標
`CircularProgressIndicator`	`circularProgressIndicator()` 或 `segmentedCircularProgressIndicator()`
版面配置
`PrimaryLayout` 或 `EdgeContentLayout`	`primaryLayout()`
—	`buttonGroup()`
圖片
—	`icon()`、`avatarImage()` 或 `backgroundImage()`

修飾符

在 M3 中，您用來裝飾或擴增元件的 Modifiers 更像 Compose。這項變更會自動建構適當的內部型別，進而減少樣板。(這項變更與 M3 UI 元件的使用方式正交；如有需要，您可以搭配 M3 UI 元件使用 ProtoLayout 1.2 的建構工具樣式修飾符，反之亦然)。

M2.5

// Uses Builder-style modifier to set opacity
fun myModifier(): ModifiersBuilders.Modifiers =
    ModifiersBuilders.Modifiers.Builder()
        .setOpacity(TypeBuilders.FloatProp.Builder(0.5F).build())
        .build()Versioning.kt

M3

// Uses Compose-like modifiers to set opacity
fun myModifier(): LayoutModifier = LayoutModifier.opacity(0.5F)Versioning.kt

您可以使用任一 API 樣式建構修飾符，也可以使用 toProtoLayoutModifiers() 擴充功能函式將 LayoutModifier 轉換為 ModifiersBuilders.Modifier。

輔助函式

雖然 ProtoLayout 1.3 允許使用 Compose 風格的 API 表示許多 UI 元件，但 LayoutElementBuilders 的基礎版面配置元素 (例如列和欄) 仍會使用建構工具模式。如要彌補這種風格差異，並提升與新版 M3 元件 API 的一致性，建議使用輔助函式。

不含輔助函式

primaryLayout(
    mainSlot = {
        Column.Builder()
            .setWidth(expand())
            .setHeight(expand())
            .addContent(text("A".layoutString))
            .addContent(text("B".layoutString))
            .addContent(text("C".layoutString))
            .build()
    }
)Versioning.kt

With Helpers

// Function literal with receiver helper function
fun column(builder: Column.Builder.() -> Unit) =
    Column.Builder().apply(builder).build()

primaryLayout(
    mainSlot = {
        column {
            setWidth(expand())
            setHeight(expand())
            addContent(text("A".layoutString))
            addContent(text("B".layoutString))
            addContent(text("C".layoutString))
        }
    }
)Versioning.kt

遷移至 Tiles 1.2 / ProtoLayout 1.0

自 1.2 版起，大多數的資訊方塊版面配置 API 都位於 androidx.wear.protolayout 命名空間中。如要使用最新的 API，請完成下列程式碼遷移步驟。

更新依附元件

在應用程式模組的建構檔案中進行下列變更：

Groovy

  // Remove
  implementation 'androidx.wear.tiles:tiles-material:version'

  // Include additional dependencies
  implementation "androidx.wear.protolayout:protolayout:1.4.2"
  implementation "androidx.wear.protolayout:protolayout-material:1.4.2"
  implementation "androidx.wear.protolayout:protolayout-expression:1.4.2"

  // Update
  implementation "androidx.wear.tiles:tiles:1.6.2"

Kotlin

  // Remove
  implementation("androidx.wear.tiles:tiles-material:version")

  // Include additional dependencies
  implementation("androidx.wear.protolayout:protolayout:1.4.2")
  implementation("androidx.wear.protolayout:protolayout-material:1.4.2")
  implementation("androidx.wear.protolayout:protolayout-expression:1.4.2")

  // Update
  implementation("androidx.wear.tiles:tiles:1.6.2")

更新命名空間

在應用程式的 Kotlin 和 Java 程式碼檔案中進行下列更新：或者，您也可以執行這段命名空間重新命名指令碼。

將所有的 androidx.wear.tiles.material.* 匯入項目替換為 androidx.wear.protolayout.material.*。請同時為 androidx.wear.tiles.material.layouts 程式庫完成這個步驟。
將大多數其他 androidx.wear.tiles.* 匯入項目替換為 androidx.wear.protolayout.*。

androidx.wear.tiles.EventBuilders、androidx.wear.tiles.RequestBuilders、androidx.wear.tiles.TileBuilders 和 androidx.wear.tiles.TileService 的匯入項目應維持不變。
重新命名 TileService 和 TileBuilder 類別的幾個已淘汰的方法：
1. TileBuilders：將 getTimeline() 重新命名為 getTileTimeline()、setTimeline() 重新命名為 setTileTimeline()
2. TileService：將 onResourcesRequest() 重新命名為 onTileResourcesRequest()
3. RequestBuilders.TileRequest：將 getDeviceParameters() 重新命名為 getDeviceConfiguration()、setDeviceParameters() 重新命名為 setDeviceConfiguration()、getState() 重新命名為 getCurrentState()，以及 setState() 重新命名為 setCurrentState()
注意： 從程式庫 1.2 版開始，TileBuilders 類別提供了 getState() 和 setState() 方法，您可以放心使用這些方法。這些方法與 RequestBuilders.getState() 和 RequestBuilders.setState() 方法不同。
