Медленным считается сеанс, в котором значительная часть кадров (например, более 25 %) не соответствует целевому времени формирования кадра, например 50 мс на кадр (эквивалентно 20 кадр/с) или 34 мс на кадр (эквивалентно 30 кадр/с). Отслеживать и оптимизировать частоту кадров очень важно, поскольку пропущенные или задержанные кадры напрямую влияют на плавность и отзывчивость игры.
На устройствах Android частота кадров во время сеанса рассчитывается на основе данных, полученных от SurfaceFlinger, с учетом задержек при отрисовке кадров во всех зонах, которые относятся к игре. При этом учитываются кадры, формируемые с помощью OpenGL, Vulkan и инструментов разработки интерфейса приложений для Android. Если в вашем приложении используется набор инструментов для разработки интерфейса на основе View, в котором видимая пользователю часть приложения отрисовывается из Canvas или иерархии View, ознакомьтесь с разделом Медленная отрисовка.
Как измерить частоту кадров и обнаружить медленные кадры
Команда Android dumpsys surfaceflinger timestats позволяет получить среднюю частоту кадров и гистограмму времени между кадрами для всех отрисовываемых слоев. Время между кадрами – это интервал между отрисовкой текущего и предыдущего кадров. Вот пошаговая инструкция по использованию команды для сбора данных о частоте кадров в игре:
Чтобы начать сбор информации, выполните команду с параметрами
enableиclear:adb shell dumpsys SurfaceFlinger --timestats -clear -enableКогда игра будет запущена достаточно долго, снова выполните команду с флагом
dump, чтобы получить информацию:adb shell dumpsys SurfaceFlinger --timestats -dumpВ дампе содержится информация об общем количестве кадров и гистограмма presentToPresent для всех слоев, отрисованных SurfaceFlinger. Вам нужно найти раздел игры, отфильтровав его по
layerName.layerName = SurfaceView[com.google.test/com.devrel.MainActivity]@0(BLAST)#132833Низкая частота кадров сеанса может рассчитываться на основе информации о каждом слое.
Например, процент медленных кадров при 20 кадр/с = (сумма значений от 54 до 1000 мс) / totalFrames x 100.
totalFrames = 274 ... presentToPresent histogram is as below: 0ms=0 1ms=0 2ms=0 3ms=0 4ms=0 5ms=0 6ms=0 7ms=0 8ms=0 9ms=0 10ms=0 11ms=0 12ms=0 13ms=0 14ms=0 15ms=0 16ms=1 17ms=0 18ms=0 19ms=0 20ms=0 21ms=0 22ms=0 23ms=0 24ms=0 25ms=0 26ms=0 27ms=0 28ms=0 29ms=0 30ms=0 31ms=0 32ms=0 33ms=269 34ms=0 36ms=0 38ms=0 40ms=0 42ms=0 44ms=0 46ms=0 48ms=0 50ms=1 54ms=0 58ms=0 62ms=0 66ms=0 70ms=1 74ms=0 78ms=0 82ms=0 86ms=0 90ms=0 94ms=0 98ms=0 102ms=0 106ms=0 110ms=0 114ms=0 118ms=0 122ms=0 126ms=0 130ms=0 134ms=0 138ms=0 142ms=0 146ms=0 150ms=0 200ms=0 250ms=0 300ms=0 350ms=0 400ms=0 450ms=0 500ms=0 550ms=0 600ms=0 650ms=0 700ms=0 750ms=0 800ms=0 850ms=0 900ms=0 950ms=0 1000ms=0Среднее количество кадров в секунду для каждого слоя также показано в дампе:
... averageFPS = 30.179 ...Собрав всю информацию, отключите timestats с помощью флага
disable:adb shell dumpsys SurfaceFlinger --timestats -disable
Причины медленной отрисовки кадров и способы решения проблемы
Кадр может отображаться на экране дольше, чем планировал разработчик, по многим причинам. Игра может быть привязана к ЦП или графическому процессору. или перегревается и переходит в режим троттлинга. или частота кадров в игре не соответствует частоте обновления экрана устройства.
Чтобы устранить эти проблемы и повысить производительность игры, используйте Android Frame Pacing (Swappy), Vulkan и ADPF.
Что такое Swappy
Библиотека Android Frame Pacing, также известная как Swappy, входит в состав библиотек AGDK. Swappy помогает играм на OpenGL и Vulkan достичь плавной отрисовки и правильной частоты кадров на Android.
Синхронизация кадров – это синхронизация логики игры и цикла рендеринга с подсистемой отображения ОС и аппаратным обеспечением дисплея. Подсистема отображения Android была разработана таким образом, чтобы избежать визуальных артефактов (известных как разрывы), которые могут возникать, когда аппаратное обеспечение дисплея переключается на новый кадр в середине обновления. Чтобы избежать этих артефактов, подсистема дисплея делает следующее:
- Буферизация прошлых кадров
- Обнаруживает задержки в отправке кадров.
- Повторяет показ прошлых кадров, когда обнаруживаются кадры с задержкой.
Узнайте, как разработчики игры Mir 2 использовали Swappy, чтобы снизить долю медленных сеансов с 40 % до 10 %.
Как использовать Swappy в нативных проектах
Чтобы интегрировать библиотеку Android Frame Pacing в игру, ознакомьтесь со следующими руководствами:
- Как интегрировать Android Frame Pacing в средство визуализации OpenGL
- Как интегрировать Android Frame Pacing в средство визуализации Vulkan
Как использовать Swappy в игровом движке Unity

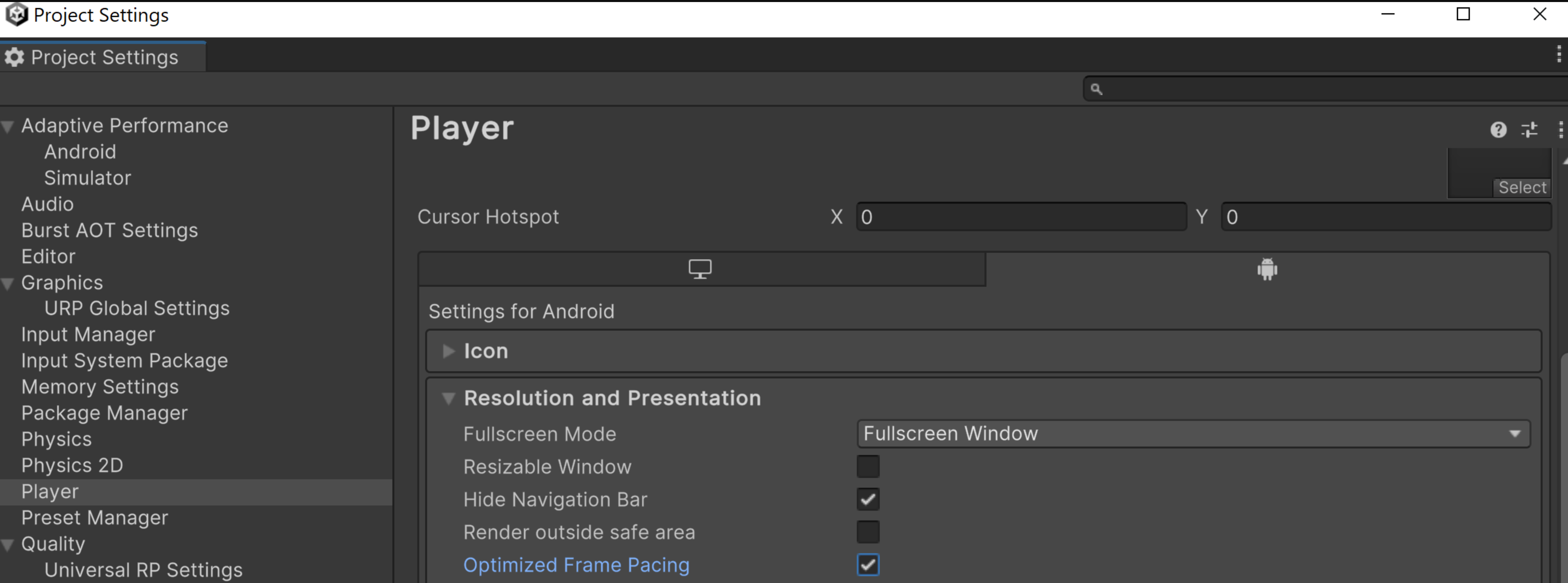

В движок Unity уже интегрирована библиотека Android Frame Pacing. Чтобы включить эту функцию в Unity 2019.2 или более поздней версии, установите флажок Optimized Frame Pacing (Оптимизированная синхронизация кадров) в разделе Project Settings (Настройки проекта) > Player (Проигрыватель) > Settings (Настройки) для Android > Resolution and Presentation (Разрешение и представление).
Вы также можете программно включить оптимизированную частоту кадров в логическом коде, чтобы Unity равномерно распределял кадры. Это позволит уменьшить колебания частоты кадров и сделать игровой процесс более плавным.
Как использовать Swappy в игровом движке Unreal
В Unreal 4.25 и более поздних версиях интегрирована библиотека Android Frame Pacing Library, которая входит в Android Game Development Kit. В статье Mobile Frame Pacing рассказывается, как включить библиотеку Android Frame Pacing Library и управлять синхронизацией кадров с помощью кода C++.
Что такое Vulkan
Vulkan – это современный кросс-платформенный API для работы с 3D-графикой, который позволяет минимизировать абстракцию между графическим оборудованием устройства и игрой. Vulkan – это основной низкоуровневый графический API для Android, который заменяет OpenGL ES. OpenGL ES по-прежнему поддерживается на Android, но больше не разрабатывается.
Vulkan имеет следующие преимущества перед OpenGL ES:
- Более эффективная архитектура с меньшей нагрузкой на ЦП в графическом драйвере.
- Новые стратегии оптимизации для повышения производительности ЦП
- Новые графические функции, недоступные в OpenGL ES, например API без привязки и трассировка лучей.
Как использовать Vulkan в нативных проектах для Android
В практической работе Начало работы с Vulkan на Android рассказывается, как настроить конвейер рендеринга Vulkan и отрисовать на экране текстурированный вращающийся треугольник. Пройдите практическую работу, чтобы узнать, как отрисовывать графику в игре.
Как использовать Vulkan в игровом движке Unity

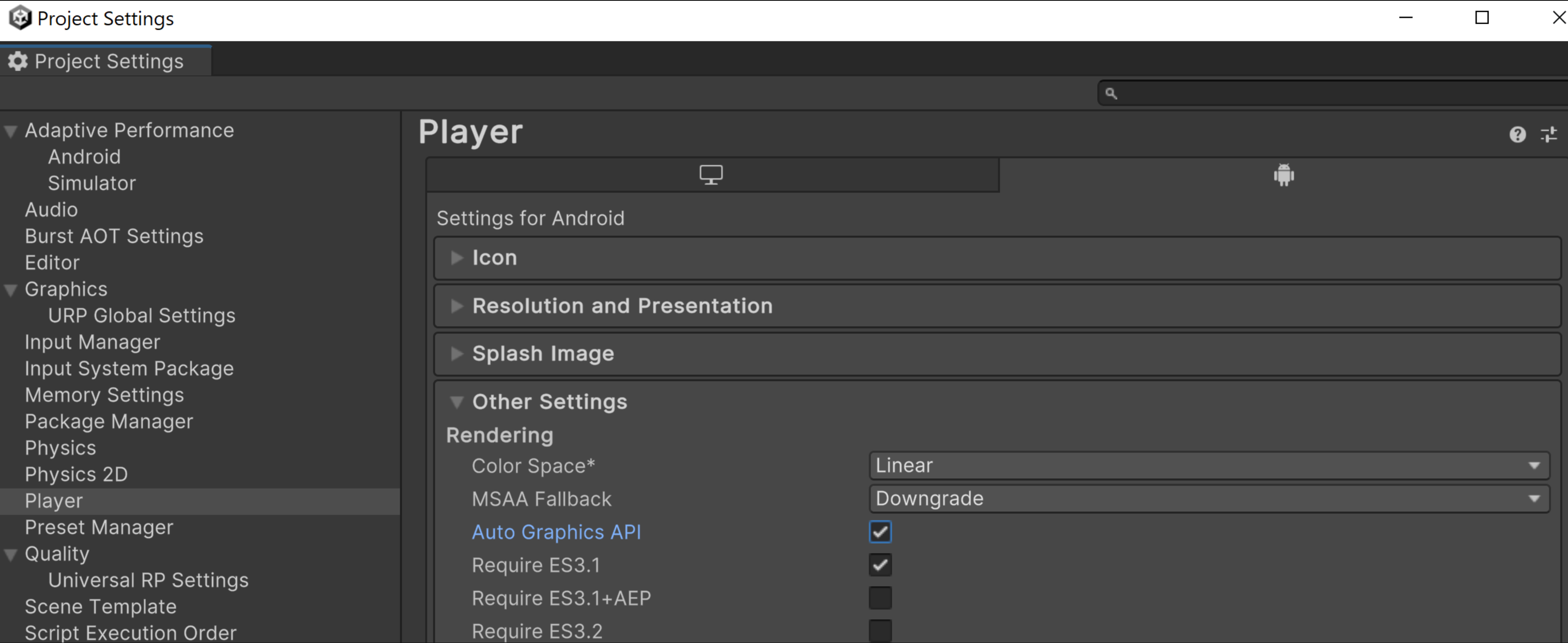

Чтобы включить автоматический выбор устройства в Unity, следуйте инструкциям по настройке Auto Graphics API.

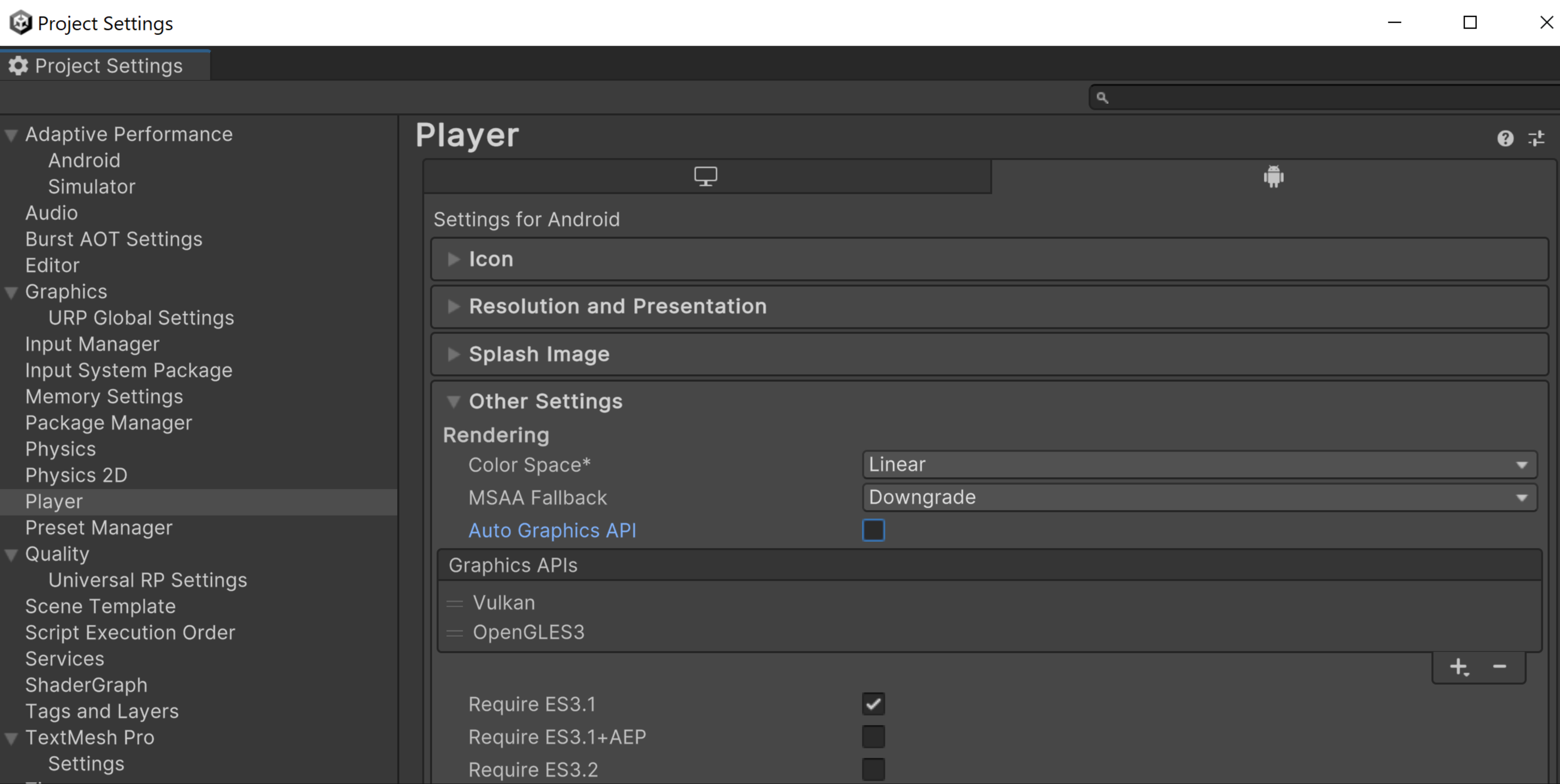

Вы также можете включить Vulkan вручную, отключив Auto Graphics API (Автоматический выбор графического API) и установив для Vulkan наивысший приоритет в списке Graphics APIs (Графические API). Если вы используете Unity 2021.1 или более раннюю версию, это единственный способ использовать Vulkan.
Используйте плагин VkQuality для движка Unity, чтобы получать рекомендации по графическому API для вашей игры на определенных устройствах.
Как использовать Vulkan в игровом движке Unreal

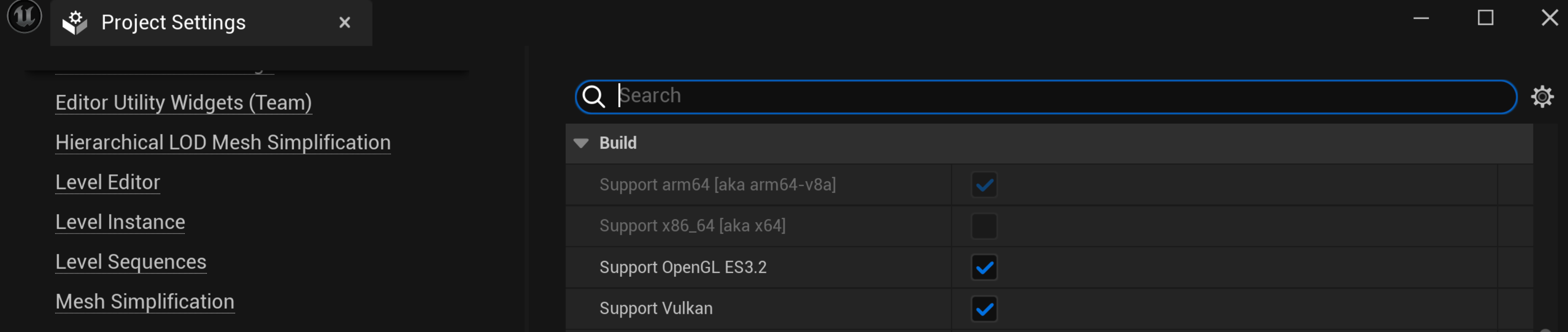

Чтобы включить Vulkan Graphics API, перейдите в раздел Project Settings (Настройки проекта) > Platforms (Платформы) > Android > Build (Сборка) и выберите Support Vulkan (Поддержка Vulkan). Если вы выберете и Support Vulkan (Поддержка Vulkan), и Support OpenGL ES3.2 (Поддержка OpenGL ES3.2), Unreal будет по умолчанию использовать Vulkan. Если устройство не поддерживает Vulkan, Unreal использует OpenGL ES 3.2.
Если вы используете определенные функции Vulkan, которые некорректно работают на некоторых устройствах, вы можете настроить файл BaseDeviceProfile.ini так, чтобы исключить эти устройства. Чтобы узнать, как настроить BaseDeviceProfile.ini, ознакомьтесь со статьей Настройка профилей устройств и масштабируемости для Android. Новые драйверы могут исправить проблемы с устройствами, которые ранее считались неподходящими. Чтобы использовать все оптимизации, обновляйте файл BaseDeviceProfile.ini.
Что такое ADPF
Android Dynamic Performance Framework (ADPF) оптимизирует игры на основе динамического управления температурой, ЦП и графическим процессором на Android. Они предназначены в первую очередь для игр, но их можно использовать и в других приложениях, требующих высокой производительности.
ADPF – это набор API, которые позволяют играм и приложениям, требующим высокой производительности, напрямую взаимодействовать с системами питания и охлаждения устройств Android. С помощью этих API вы можете отслеживать динамическое поведение в системах Android и оптимизировать производительность игр на устойчивом уровне, который не приводит к перегреву устройств.
Вот основные функции ADPF:
- Thermal API. Позволяет отслеживать тепловое состояние устройства, чтобы приложение могло заранее скорректировать рабочую нагрузку, прежде чем она станет критической.
- CPU Performance Hint API – предоставляет подсказки, которые позволяют Android выбирать правильные настройки производительности (например, рабочую точку или ядро ЦП) для рабочей нагрузки.
- Game Mode API и Game State API. Позволяют оптимизировать игровой процесс, отдавая приоритет производительности или времени работы от батареи в зависимости от настроек пользователя и конфигурации игры.
- Режим фиксированной производительности. Включите этот режим на устройстве во время тестирования, чтобы получить результаты, не зависящие от динамического изменения тактовой частоты процессора.
- Режим энергоэффективности. Сообщает сеансу, что потоки в сеансе подсказок по производительности можно безопасно запланировать так, чтобы предпочесть энергоэффективность производительности. Доступно в Android 15 (API уровня 35).
Как использовать ADPF в нативных проектах для Android
В практической работе Интеграция функций адаптивности в нативную игру пошагово рассказывается, как добавить функции ADPF в игру. В конце практической работы вы интегрируете следующие функции:
- Thermal API. Отслеживайте температуру устройства и реагируйте до того, как оно перейдет в режим троттлинга.
- Game Mode API. Позволяет узнать, что предпочитают игроки – максимальную производительность или экономию заряда батареи, и настроить игру соответствующим образом.
- Game State API. Позволяет системе узнавать состояние игры (загрузка, игровой процесс, интерфейс и т. д.) и соответствующим образом распределять ресурсы (увеличивать производительность I/O, ЦП, графического процессора и т. д.).
- Performance Hint API. Позволяет сообщить системе о модели потоков и рабочей нагрузке, чтобы она могла соответствующим образом распределить ресурсы.
Как использовать ADPF в игровом движке Unity

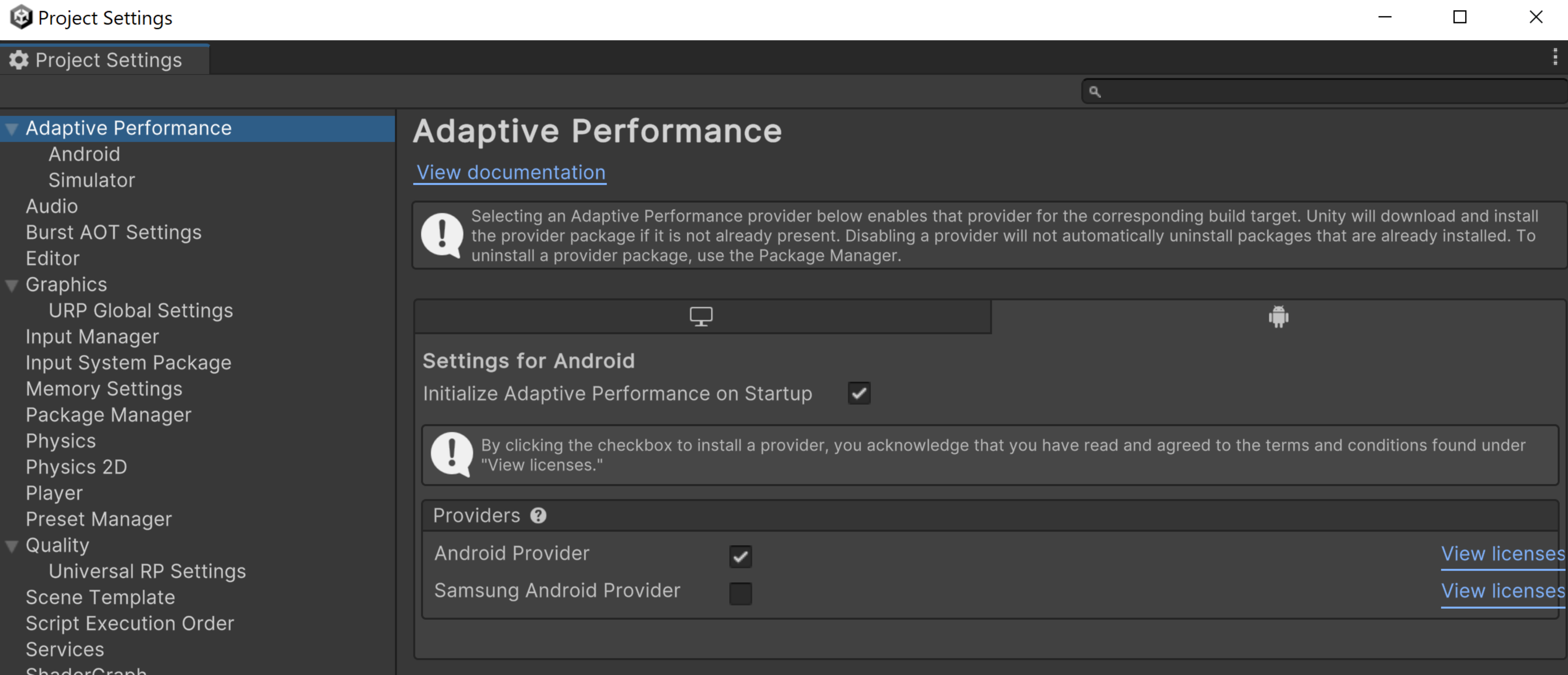

Unity Adaptive Performance – это инструмент для разработчиков, которые хотят оптимизировать свои игры для мобильных устройств, в частности для разнообразной экосистемы Android. Adaptive Performance позволяет игре в реальном времени адаптироваться к производительности и температуре устройства, обеспечивая плавный и эффективный игровой процесс.
Поставщик Adaptive Performance для Android – руководство по внедрению ADPF в Unity.
Как использовать ADPF в игровом движке Unreal
- Скачайте плагин.
- Скопируйте плагин в папку плагинов проекта.

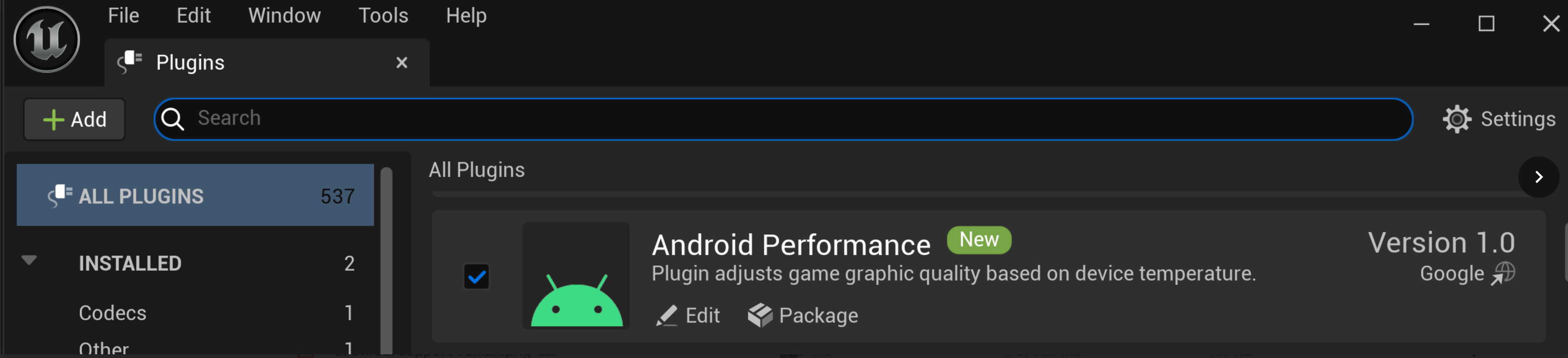

- Как включить плагин ADPF Unreal Engine в редакторе Unreal
- Перезапустите Unreal Editor.
- Сборка и упаковка игры
Плагин Android Dynamic Performance Framework (ADPF) для Unreal Engine обеспечивает стабильную производительность и предотвращает троттлинг. Скачайте плагин с GitHub. Этот плагин изменяет функции, задавая значения консоли Unreal.
