Trong các phần trước, chúng ta đã tìm hiểu cách hạt nhân quản lý bộ nhớ trên toàn hệ thống. Trong chương này, chúng ta sẽ tìm hiểu sâu hơn về Nhóm kiểm soát bộ nhớ (memcg), cơ chế mà Android sử dụng để phân vùng và kiểm soát mức sử dụng bộ nhớ cho từng ứng dụng.
Việc hiểu rõ memcg là rất quan trọng vì đây là cấp độ mà hệ thống có thể nhắm đến từng ứng dụng để thu hồi hoặc đặt giới hạn bộ nhớ cho các ứng dụng đó, cho phép chủ động quản lý mức sử dụng bộ nhớ của ứng dụng.
Nhóm kiểm soát bộ nhớ (memcg)
Nhóm kiểm soát (cgroup) là một tính năng của nhân Linux cho phép sắp xếp các quy trình thành các nhóm phân cấp và phân phối tài nguyên hệ thống (như CPU, bộ nhớ và I/O) giữa các nhóm đó. memcg là bộ điều khiển cgroup dành riêng cho bộ nhớ.
Các khái niệm chính về memcg
- Memcg Charge: Khi một quy trình trong memcg phân bổ một trang bộ nhớ (ẩn danh hoặc được hỗ trợ bằng tệp), trang đó sẽ được "tính phí" cho memcg. Tổng mức sử dụng của một memcg là tổng số trang mà tất cả quy trình trong memcg đó sử dụng.
- Kế toán phân cấp: Mức sử dụng bộ nhớ được tính theo cây. Mức phí trong một nhóm con cũng được tính vào mức sử dụng của nhóm mẹ.
- Giới hạn bộ nhớ: Mỗi memcg hỗ trợ một ngưỡng thu hồi mềm thông qua
memory.high. Ngưỡng này được ngân sách bộ nhớ của ứng dụng sử dụng để kích hoạt tính năng thu hồi có mục tiêu và điều tiết phân bổ mà không cần gọi trình huỷ OOM. Nó cũng hỗ trợ một giới hạn cứng thông quamemory.max, giới hạn bộ nhớ hệ thống dùng để chấm dứt các quy trình mất kiểm soát khi việc thu hồi không thể giữ mức sử dụng dưới giới hạn. - Thu hồi theo memcg: Khi một memcg vượt quá giới hạn hoặc khi hệ thống cần bộ nhớ, hạt nhân có thể nhắm đến một memcg cụ thể để thu hồi. Điều này có nghĩa là loại bỏ các trang tệp hoặc hoán đổi các trang ẩn danh sang ZRAM.

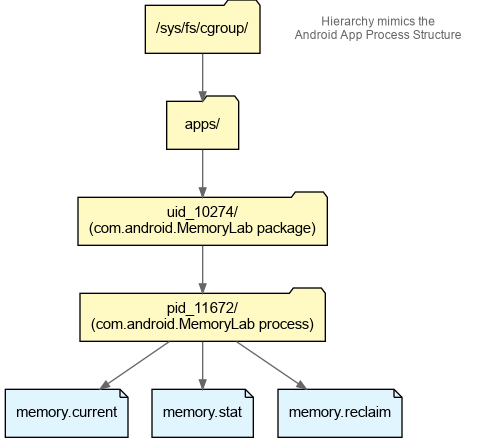

Hệ phân cấp memcg của Android
Android sử dụng một hệ phân cấp cụ thể để quản lý các quy trình của ứng dụng. Cấu trúc này cho phép hệ thống áp dụng các chính sách khác nhau cho nhiều loại ứng dụng (ví dụ: ứng dụng chạy trên nền trước so với ứng dụng chạy trong nền).

/sys/fs/cgroup/apps/: Gốc cho tất cả ứng dụng Android.uid_<UID>/: Thư mục cho Mã nhận dạng người dùng của mỗi ứng dụng. Tất cả quy trình thuộc cùng một gói ứng dụng đều dùng chung nhóm này.pid_<PID>/: Thư mục cho từng quy trình riêng lẻ và mọi quy trình con được phân nhánh từ quy trình đó. Điều này cho phép kiểm soát và tính toán chi tiết cho các ứng dụng có nhiều quy trình.
Bài tập thực hành: khám phá memcg
Trong bài tập này, bạn sẽ tìm thư mục memcg cho MemoryLab và quan sát mức sử dụng bộ nhớ của thư mục này theo thời gian thực.
1. Chạy MemoryLab
Đảm bảo MemoryLab đang chạy trên thiết bị của bạn.
2. Tìm memcg của MemoryLab
Trước tiên, hãy lấy PID của ứng dụng MemoryLab đang chạy:
adb shell pidof com.android.memorylab
# Example output: 11672
Bây giờ, hãy tìm thư mục cgroup của nó. Bạn có thể tìm thấy thông tin này trong /proc/<PID>/cgroup:
adb shell cat /proc/11672/cgroup
# Example output: 0::/apps/uid_10274/pid_11672
Trong cgroup phiên bản 2, đường dẫn sau 0:: đại diện cho hệ phân cấp memcg tương ứng với /sys/fs/cgroup. Vì vậy, đường dẫn đầy đủ là /sys/fs/cgroup/apps/uid_10274/pid_11672/.
3. Đọc số liệu thống kê về memcg
Chuyển đến thư mục đó và xem các tệp chính:
# Current memory usage (in bytes)
adb shell cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.current
# Example output:
# 1591324672
memory.current cho biết tổng dung lượng bộ nhớ (tính bằng byte) hiện được tính phí cho cgroup này.
# Detailed statistics
adb shell cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.stat | head -n 10
# Example output:
# anon 1585098752
# file 741376
# kernel 5484544
# kernel_stack 393216
# pagetables 4583424
# sec_pagetables 0
# percpu 216
# sock 0
# vmalloc 4096
# shmem 20480
memory.stat cung cấp thông tin chi tiết: * anon: Dung lượng bộ nhớ ẩn danh (vùng nhớ khối xếp, ngăn xếp). file: Dung lượng bộ nhớ được hỗ trợ bằng tệp (bộ nhớ đệm trang). *
swap: Dung lượng bộ nhớ được hoán đổi sang ZRAM.
4. Quan sát các thay đổi
- Mở MemoryLab.
- Lưu ý giá trị của
memory.current. - Nhấn vào Allocate Java Memory (10MB) (Cấp phát bộ nhớ Java (10 MB)) vài lần.
- Đọc lại
memory.current. Bạn sẽ thấy mức sử dụng bộ nhớ tăng khoảng 10 MB cho mỗi lần nhấn. - Nhấn vào Allocate Bitmaps (Phân bổ bitmap). Kiểm tra
memory.statđể xem mức tănganon.
Chủ động thu hồi bằng memory.reclaim
Một tính năng mạnh mẽ của memcg (v2) là tệp memory.reclaim. Việc ghi một giá trị vào tệp này sẽ hướng dẫn nhân hệ điều hành ngay lập tức tìm cách lấy lại lượng bộ nhớ đó từ memcg này và mọi memcg bên dưới nó.
Cách Android sử dụng memory.reclaim
CachedAppOptimizer của Android sử dụng tính năng này để lấy lại tối đa bộ nhớ từ các ứng dụng sau khi chúng bị đóng băng. Tính năng App Freezer (Đóng băng ứng dụng) của Android đảm bảo rằng các ứng dụng được lưu vào bộ nhớ đệm sẽ tiêu thụ ít RAM nhất có thể khi không chạy. Khi một ứng dụng chuyển sang chạy ở chế độ nền và bị treo, hệ thống sẽ ghi mức sử dụng bộ nhớ hiện tại của ứng dụng vào tệp memory.reclaim của ứng dụng đó. Thao tác này buộc hạt nhân phải loại bỏ tất cả các trang tệp có thể và hoán đổi tất cả các trang ẩn danh sang ZRAM, giảm thiểu mức sử dụng bộ nhớ thường trú của ứng dụng.
Bạn có thể đạt được cùng một "mức thu hồi tối đa" theo cách thủ công bằng cách đọc memory.current và ghi lại vào memory.reclaim:
# Force reclaim of everything
adb shell "cat /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.current > /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.reclaim"
Bài tập: buộc thu hồi và theo dõi
Bây giờ, chúng ta sẽ buộc hạt nhân lấy lại bộ nhớ từ MemoryLab và ghi lại hoạt động trong dấu vết Perfetto.
- Chuẩn bị: Đảm bảo MemoryLab có một số lượt phân bổ (Java và Bitmap).
Bắt đầu theo dõi: Sử dụng cấu hình theo dõi cùng dòng này để ghi lại các sự kiện lập lịch biểu, thu hồi và lưu trang vào bộ nhớ đệm.
# Use a config that captures scheduling, reclaim and page cache events adb shell perfetto -c - --txt -o /data/misc/perfetto-traces/reclaim.perfetto-trace <<EOF buffers: { size_kb: 131072 fill_policy: RING_BUFFER } data_sources: { config { name: "linux.ftrace" ftrace_config { ftrace_events: "sched/sched_switch" ftrace_events: "sched/sched_wakeup" ftrace_events: "kmem/rss_stat" ftrace_events: "mm_filemap_add_to_page_cache" ftrace_events: "mm_filemap_delete_from_page_cache" ftrace_events: "vmscan/mm_vmscan_direct_reclaim_begin" ftrace_events: "vmscan/mm_vmscan_direct_reclaim_end" ftrace_events: "vmscan/mm_vmscan_memcg_reclaim_begin" ftrace_events: "vmscan/mm_vmscan_memcg_reclaim_end" symbolize_ksyms: true } } } data_sources: { config { name: "linux.process_stats" process_stats_config { scan_all_processes_on_start: true } } } EOFÁp lực kích hoạt và thu hồi:
- Trong MemoryLab, hãy nhấn vào Allocate Native Memory (1GB) (Phân bổ bộ nhớ gốc (1 GB)). Điều này sẽ gây áp lực lên toàn hệ thống.
Trong một thiết bị đầu cuối riêng biệt, hãy lấy lại 200 MB:
adb shell "echo 200M > /sys/fs/cgroup/apps/uid_10274/pid_11672/memory.reclaim"
Fault Back In (Lỗi quay lại): Chuyển về MemoryLab. Nhấn vào Thrash Pagecache (Refault test) (Kiểm tra lỗi trang lặp lại).
Dừng theo dõi: Nhấn tổ hợp phím Ctrl+C trong dòng lệnh theo dõi.
Phân tích việc thu hồi trong Perfetto

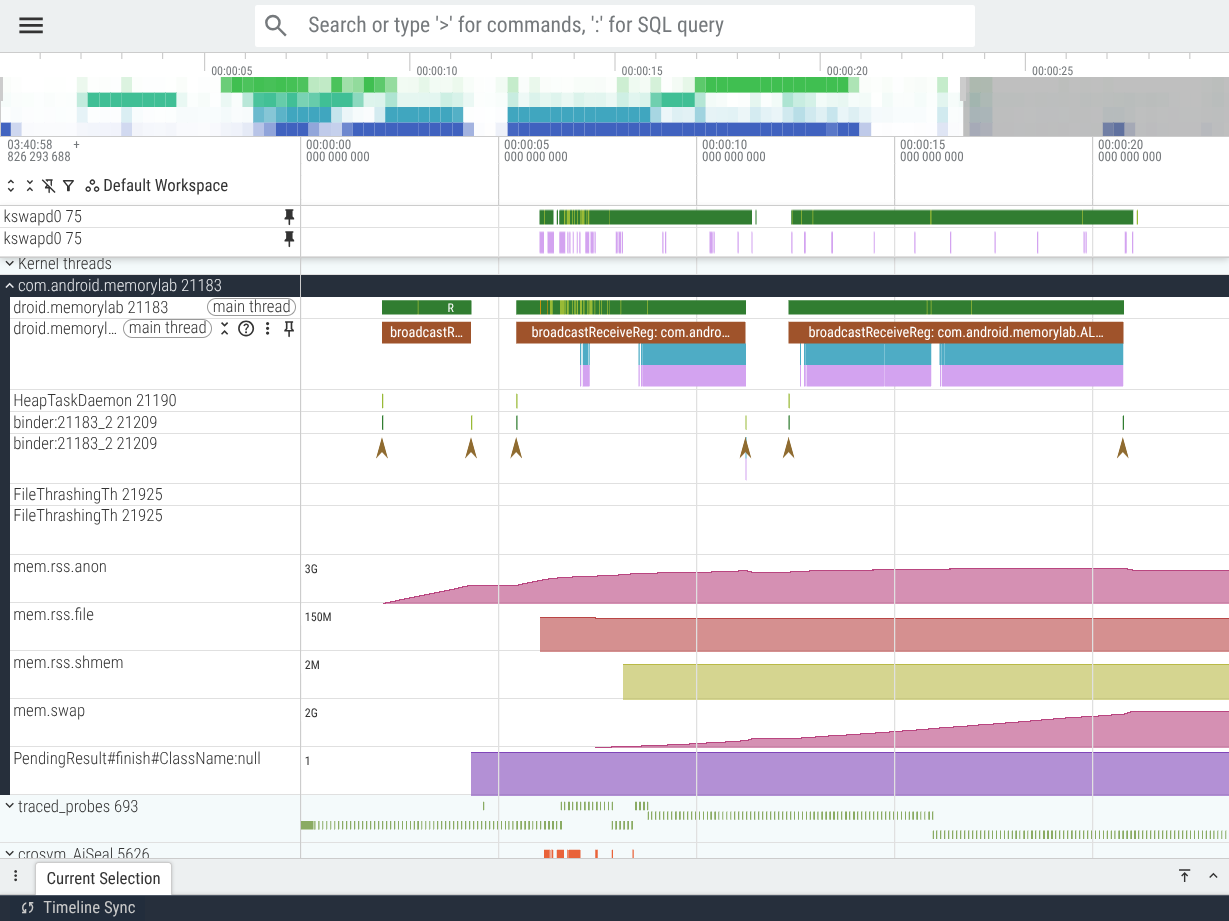

Khi mở dấu vết, bạn có thể thấy cả hoạt động thu hồi trên toàn hệ thống và theo từng ứng dụng:

Tìm những thông tin sau trong dấu vết:
- kswapd: Tìm
kswapd0trong Kernel threads (Luồng hạt nhân) (trong ảnh chụp màn hình ở trên, luồng này được ghim theo cách thủ công ở trên cùng). Bạn sẽ thấy nó thức dậy và chạy (các lát màu xanh lục) khi hệ thống gặp khó khăn trong việc tìm các trang trống. - Thu hồi trực tiếp: Xem các luồng quy trình
com.android.memorylab. Bạn sẽ thấy các lát cắt sự kiện ftrace màu tím (nhưmm_vmscan_direct_reclaim_begin) xuất hiện ngay bên dưới kênh lập lịch biểu của luồng. Điều này cho biết luồng ứng dụng bị đình trệ khi chờ nhân hệ điều hành giải phóng các trang. - Bộ đếm RSS và hoán đổi:
mem.rss.anon: Tăng lên khi bạn nhấn vào các nút phân bổ.mem.swap: Tăng đều đặn khikswapdvà các luồng riêng của ứng dụng (tuỳ thuộc vào việc thu hồi trực tiếp) nén các trang ẩn danh đó vào ZRAM.
- memcg Reclaim: Nếu phóng to thời điểm bạn kích hoạt quy trình thu hồi thủ công, bạn sẽ thấy mức giảm mạnh ở cả
rss.anonvàrss.file, kèm theo các sự kiệnmm_vmscan_memcg_reclaim.
