開始使用資訊方塊

如果想為應用程式提供資訊方塊，請把下列依附元件加入應用程式的 build.gradle 檔案內。

Groovy

dependencies {
    // Use to implement support for wear tiles
    implementation "androidx.wear.tiles:tiles:1.5.0-alpha04"

    // Use to utilize standard components and layouts in your tiles
    implementation "androidx.wear.protolayout:protolayout:1.3.0-alpha04"

    // Use to utilize components and layouts with Material Design in your tiles
    implementation "androidx.wear.protolayout:protolayout-material:1.3.0-alpha04"

    // Use to include dynamic expressions in your tiles
    implementation "androidx.wear.protolayout:protolayout-expression:1.3.0-alpha04"

    // Use to preview wear tiles in your own app
    debugImplementation "androidx.wear.tiles:tiles-renderer:1.5.0-alpha04"

    // Use to fetch tiles from a tile provider in your tests
    testImplementation "androidx.wear.tiles:tiles-testing:1.5.0-alpha04"
}

Kotlin

dependencies {
    // Use to implement support for wear tiles
    implementation("androidx.wear.tiles:tiles:1.5.0-alpha04")

    // Use to utilize standard components and layouts in your tiles
    implementation("androidx.wear.protolayout:protolayout:1.3.0-alpha04")

    // Use to utilize components and layouts with Material Design in your tiles
    implementation("androidx.wear.protolayout:protolayout-material:1.3.0-alpha04")

    // Use to include dynamic expressions in your tiles
    implementation("androidx.wear.protolayout:protolayout-expression:1.3.0-alpha04")

    // Use to preview wear tiles in your own app
    debugImplementation("androidx.wear.tiles:tiles-renderer:1.5.0-alpha04")

    // Use to fetch tiles from a tile provider in your tests
    testImplementation("androidx.wear.tiles:tiles-testing:1.5.0-alpha04")
}

建立資訊方塊

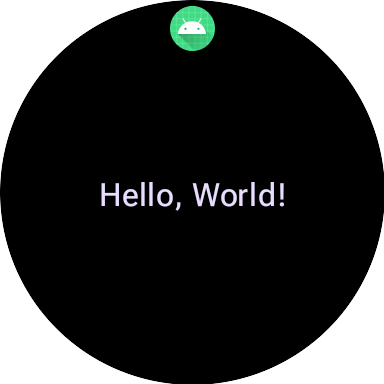

如要從應用程式提供資訊方塊，請建立可擴充 TileService 的類別並實作方法，如以下程式碼範例所示：

class MyTileService : TileService() {

    override fun onTileRequest(requestParams: RequestBuilders.TileRequest) =
        Futures.immediateFuture(
            Tile.Builder()
                .setResourcesVersion(RESOURCES_VERSION)
                .setTileTimeline(
                    Timeline.fromLayoutElement(
                        Text.Builder(this, "Hello World!")
                            .setTypography(Typography.TYPOGRAPHY_BODY1)
                            .setColor(argb(0xFFFFFFFF.toInt()))
                            .build()
                    )
                )
                .build()
        )

    override fun onTileResourcesRequest(requestParams: ResourcesRequest) =
        Futures.immediateFuture(
            Resources.Builder()
                .setVersion(RESOURCES_VERSION)
                .build()
        )
}
Tile.kt

接下來，請在 AndroidManifest.xml 檔案的 <application> 標記內新增服務。

<service
    android:name=".snippets.tile.MyTileService"
    android:label="@string/tile_label"
    android:description="@string/tile_description"
    android:icon="@mipmap/ic_launcher"
    android:exported="true"
    android:permission="com.google.android.wearable.permission.BIND_TILE_PROVIDER">
    <intent-filter>
        <action android:name="androidx.wear.tiles.action.BIND_TILE_PROVIDER" />
    </intent-filter>

    <meta-data android:name="androidx.wear.tiles.PREVIEW"
        android:resource="@drawable/tile_preview" />
</service>
AndroidManifest.xml

權限和意圖篩選器會將此服務註冊為資訊方塊提供者。

當使用者透過手機或手錶設定資訊方塊時，可看到圖示、標籤、說明和預覽資源。

資訊方塊服務生命週期總覽

在應用程式資訊清單中建立並宣告 TileService 後，您就可以回應資訊方塊服務的狀態變更。

TileService 是繫結服務。TileService 會在應用程式要求或系統需要與其通訊時繫結。典型的繫結服務生命週期包含以下四種回呼方法：onCreate()、onBind()、onUnbind() 和 onDestroy()。每次服務進入新的生命週期階段時，系統都會叫用這些方法。

除了用於控制繫結服務生命週期的回呼之外，您還可以實作其他特定於 TileService 生命週期的其他方法。所有資訊方塊服務「必須」實作 onTileRequest() 和 onTileResourcesRequest()，才能回應系統的更新要求。

  • onTileAddEvent()：系統只會在使用者首次新增資訊方塊，以及移除再新增資訊方塊時呼叫這個方法。這是執行任何一次性初始化的最佳時機。

    只有在資訊方塊組合重新設定時才會呼叫 onTileAddEvent()，而非系統每次建立資訊方塊時。舉例來說，當裝置重新啟動或開機時，系統不會針對已新增的資訊方塊呼叫 onTileAddEvent()。您可以改用 getActiveTilesAsync() 取得快照，瞭解哪些屬於您的資訊方塊處於活動狀態。

  • onTileRemoveEvent()：系統只會在使用者移除資訊方塊時呼叫這個方法。

  • onTileEnterEvent()：當這個提供者提供的資訊方塊出現在畫面上時，系統會呼叫這個方法。

  • onTileLeaveEvent()：當這個提供者提供的資訊方塊在畫面上消失時，系統會呼叫這個方法。

  • onTileRequest()：當系統向這個提供者要求新的時間表時，系統會呼叫這個方法。

  • onTileResourcesRequest()：當系統向此提供者要求資源程式包時，系統會呼叫此方法。這可能發生在第一次載入資訊方塊，或資源版本變更時。

查詢哪些資訊方塊處於活動狀態

已啟用的資訊方塊：已新增至手錶的資訊方塊。使用 TileService 的靜態方法 getActiveTilesAsync() 查詢哪些屬於應用程式的資訊方塊處於活動狀態。

建立資訊方塊 UI

資訊方塊的版面配置是以建構工具模式編寫。資訊方塊的版面配置在建構時採用樹狀結構，由版面配置容器和基礎版面配置元素組成。每個版面配置元素都有屬性，您可以透過各種 setter 方法進行設定。

基本的版面配置元素

系統支援 protolayout 程式庫的下列視覺元素和 Material 元件：

  • Text：轉譯文字字串，可選擇是否要換行。
  • Image：算繪圖片。
  • Spacer：提供元素之間的間距，或可在設定背景顏色時充當分隔線。

Material 元件

除了基礎元素之外，protolayout-material 程式庫還有提供其他元件，可確保資訊方塊設計方式符合 Material Design 使用者介面的建議事項。

  • Button：可含有圖示且可供點選的圓形元件。

  • Chip：可含有最多兩行文字、選擇加入圖示且可供點選的體育場形元件。

  • CompactChip：可含有單行文字且可供點選的體育場形元件。

  • TitleChip：和 Chip 用途類似的可點選體育場形元件，但是高度更高，可以容納標題文字。

  • CircularProgressIndicator：可放置在 EdgeContentLayout 內的圓形進度指標，用來在螢幕邊緣顯示進度。

版面配置容器

系統支援下列容器和 Material 版面配置：

  • Row：以水平方向依序排列子元素。
  • Column：以垂直方向依序排列子元素。
  • Box：讓子元素互相重疊。
  • Arc：以圓形排列子元素。
  • Spannable：為文字區段套用特定的 FontStyles，並交錯顯示文字和圖片。詳情請參閱「Spannable」。

每個容器都能包含一或多個子項，這些子項也能當做容器使用。舉例來說，Column 內可以包含多個 Row 元素做為子項，製作出類似格線的版面配置。

舉例來說，如果資訊方塊有一個容器版面配置和兩個子項版面配置元素，看起來可能就像這樣：

Kotlin

private fun myLayout(): LayoutElement =
    Row.Builder()
        .setWidth(wrap())
        .setHeight(expand())
        .setVerticalAlignment(VALIGN_BOTTOM)
        .addContent(Text.Builder()
            .setText("Hello world")
            .build()
        )
        .addContent(Image.Builder()
            .setResourceId("image_id")
            .setWidth(dp(24f))
            .setHeight(dp(24f))
            .build()
        ).build()

Java

private LayoutElement myLayout() {
    return new Row.Builder()
        .setWidth(wrap())
        .setHeight(expand())
        .setVerticalAlignment(VALIGN_BOTTOM)
        .addContent(new Text.Builder()
            .setText("Hello world")
            .build()
        )
        .addContent(new Image.Builder()
            .setResourceId("image_id")
            .setWidth(dp(24f))
            .setHeight(dp(24f))
            .build()
        ).build();
}

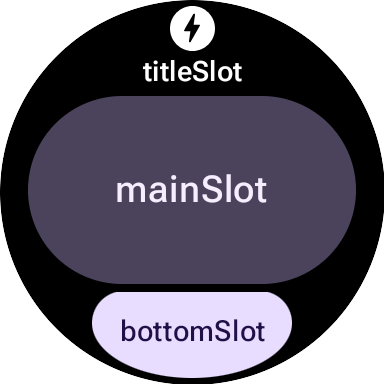

Material 版面配置

除了基礎版面配置之外，protolayout-material 程式庫還有提供幾種可以保持一貫不變的版面配置，以便把元素固定在特定的「位置」上。

  • PrimaryLayout：把單一主要操作 CompactChip 放置於底部，並在上方置中顯示內容。

  • MultiSlotLayout：放置主要和次要標籤，並在兩個標籤之間放置選用內容，另可視需要在底部放置 CompactChip。

  • MultiButtonLayout：放置根據 Material Design 指南排列的一組按鈕。

  • EdgeContentLayout：將內容沿著螢幕邊緣排列，例如 CircularProgressIndicator。使用這個版面配置時，系統會自動為其中內容套用合適的邊界和邊框間距。

弧形

系統支援以下 Arc 容器子項：

  • ArcLine：在弧形周遭轉譯曲線。
  • ArcText：在弧形內轉譯弧形文字。
  • ArcAdapter：在弧形內轉譯基礎版面配置元素，然後在弧形的切線上繪製。

如要進一步瞭解每種元素類型，請參閱參考文件。

修飾符

每種可用版面配置元素都可以選擇套用修飾符。以下為修飾符的使用目的：

  • 變更版面配置外觀，例如為版面配置元素新增背景、框線或邊框間距。
  • 新增版面配置的中繼資料，例如為版面配置元素新增語意修飾符，與螢幕閱讀器搭配使用。
  • 新增功能，例如為版面配置元素新增可供點選的修飾符，讓使用者與資訊方塊互動。詳情請參閱「與資訊方塊互動」一文。

舉例來說，我們可以自訂 Image 的預設外觀和中繼資料，如以下程式碼範例所示：

Kotlin

private fun myImage(): LayoutElement =
    Image.Builder()
        .setWidth(dp(24f))
        .setHeight(dp(24f))
        .setResourceId("image_id")
        .setModifiers(Modifiers.Builder()
            .setBackground(Background.Builder().setColor(argb(0xFFFF0000)).build())
            .setPadding(Padding.Builder().setStart(dp(12f)).build())
            .setSemantics(Semantics.builder()
                .setContentDescription("Image description")
                .build()
            ).build()
        ).build()

Java

private LayoutElement myImage() {
   return new Image.Builder()
           .setWidth(dp(24f))
           .setHeight(dp(24f))
           .setResourceId("image_id")
           .setModifiers(new Modifiers.Builder()
                   .setBackground(new Background.Builder().setColor(argb(0xFFFF0000)).build())
                   .setPadding(new Padding.Builder().setStart(dp(12f)).build())
                   .setSemantics(new Semantics.Builder()
                           .setContentDescription("Image description")
                           .build()
                   ).build()
           ).build();
}

Spannable

Spannable 是特殊類型的容器，可以使用和文字類似的方式排列元素。如果您想為大型文字區塊中的單一子字串套用其他樣式，而 Text 元素無法達到這個效果，就適合使用這種容器。

Spannable 容器會由 Span 子項填滿，不得使用其他子項或巢狀 Spannable 例項。

Span 子項分為兩種類型：

  • SpanText：以特定樣式轉譯文字。
  • SpanImage：算繪內嵌文字的圖片。

舉例來說，您可以把「Hello World」資訊方塊內的「world」設為斜體，並在文字間插入圖片，如以下程式碼範例所示：

Kotlin

private fun mySpannable(): LayoutElement =
    Spannable.Builder()
        .addSpan(SpanText.Builder()
            .setText("Hello ")
            .build()
        )
        .addSpan(SpanImage.Builder()
            .setWidth(dp(24f))
            .setHeight(dp(24f))
            .setResourceId("image_id")
            .build()
        )
        .addSpan(SpanText.Builder()
            .setText("world")
            .setFontStyle(FontStyle.Builder()
                .setItalic(true)
                .build())
            .build()
        ).build()

Java

private LayoutElement mySpannable() {
   return new Spannable.Builder()
        .addSpan(new SpanText.Builder()
            .setText("Hello ")
            .build()
        )
        .addSpan(new SpanImage.Builder()
            .setWidth(dp(24f))
            .setHeight(dp(24f))
            .setResourceId("image_id")
            .build()
        )
        .addSpan(new SpanText.Builder()
            .setText("world")
            .setFontStyle(newFontStyle.Builder()
                .setItalic(true)
                .build())
            .build()
        ).build();
}

使用資源

資訊方塊無法存取應用程式的任何資源。也就是說，您無法將 Android 圖片 ID 傳遞至 Image 版面配置元素，並期望可藉此解決問題。請改為覆寫 onTileResourcesRequest() 方法，並手動提供所有資源。

您可以透過以下兩種方式在 onTileResourcesRequest() 方法中提供圖片：

Kotlin

override fun onTileResourcesRequest(
    requestParams: ResourcesRequest
) = Futures.immediateFuture(
Resources.Builder()
    .setVersion("1")
    .addIdToImageMapping("image_from_resource", ImageResource.Builder()
        .setAndroidResourceByResId(AndroidImageResourceByResId.Builder()
            .setResourceId(R.drawable.image_id)
            .build()
        ).build()
    )
    .addIdToImageMapping("image_inline", ImageResource.Builder()
        .setInlineResource(InlineImageResource.Builder()
            .setData(imageAsByteArray)
            .setWidthPx(48)
            .setHeightPx(48)
            .setFormat(ResourceBuilders.IMAGE_FORMAT_RGB_565)
            .build()
        ).build()
    ).build()
)

Java

@Override
protected ListenableFuture<Resources> onTileResourcesRequest(
       @NonNull ResourcesRequest requestParams
) {
return Futures.immediateFuture(
    new Resources.Builder()
        .setVersion("1")
        .addIdToImageMapping("image_from_resource", new ImageResource.Builder()
            .setAndroidResourceByResId(new AndroidImageResourceByResId.Builder()
                .setResourceId(R.drawable.image_id)
                .build()
            ).build()
        )
        .addIdToImageMapping("image_inline", new ImageResource.Builder()
            .setInlineResource(new InlineImageResource.Builder()
                .setData(imageAsByteArray)
                .setWidthPx(48)
                .setHeightPx(48)
                .setFormat(ResourceBuilders.IMAGE_FORMAT_RGB_565)
                .build()
            ).build()
        ).build()
);
}
